Riadenie impedancie je základnou súčasťou vysokorýchlostnej výroby PCB
V moderných elektronických systémoch, kde rýchlosť signálu presahuje 10 Gb/s a hodinové frekvencie vstupujú do rozsahu GHz, riadenie impedancie priamo určuje integritu prenosu signálu a spoľahlivosť systému a je nenahraditeľným základným článkom vo vysokorýchlostnej -výrobe dosiek plošných spojov. Presne riadi charakteristickú impedanciu prenosových vedení, aby nedochádzalo k odrazu signálu, skresleniu a strate energie, čím podporuje stabilnú prevádzku v scenároch vyššej kategórie, ako je komunikácia 5G, servery AI a radar s milimetrovými vlnami namontovaný na vozidle.
Základná definícia riadenia impedancie

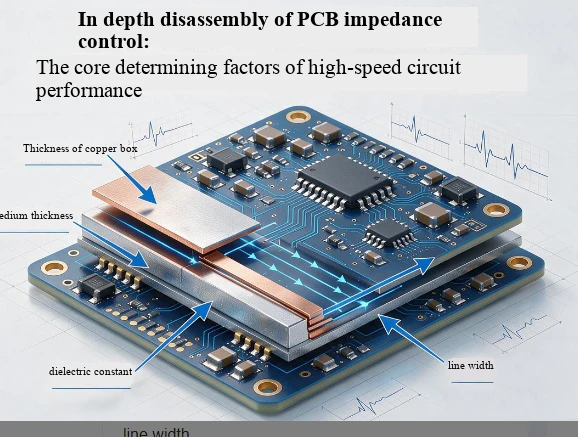

Riadenie impedancie v PCB sa vzťahuje na proces presného nastavenia parametrov, ako je šírka drôtu, hrúbka medi, hrúbka dielektrickej vrstvy a dielektrická konštanta dosky počas výrobného procesu, aby sa stabilizovala charakteristická impedancia dráhy prenosu signálu na vopred nastavenú cieľovú hodnotu.
Charakteristická impedancia je pomer vlastného napätia k prúdu elektromagnetickej vlny šíriacej sa pozdĺž prenosového vedenia, meraný v ohmoch a určený rozloženou indukčnosťou a kapacitou na jednotku dĺžky.
Hodnoty priemyselného štandardu impedancie: Signály s jedným zakončením sú väčšinou 50 Ω, rozdielové signály USB 2.0 sú 90 Ω, diferenciálne signály HDMI/USB 3.0/Ethernet sú 100 Ω a diferenciálne signály RS422 sú 120 Ω.
Štyri kľúčové dôvody, prečo sa stať základným článkom
1. Dôkladne eliminujte odraz signálu a zabezpečte integritu signálu
Vysokorýchlostné signály sa prenášajú vo forme elektromagnetických vĺn. Akonáhle dôjde k náhlej zmene impedancie, časť energie signálu sa odrazí späť na koniec zdroja, čo spôsobí skreslenie tvaru vlny, ako je prekmit, podkmit a zvonenie. Dokonca aj odchýlka impedancie iba 2 Ω môže spôsobiť výrazné zoslabenie signálu pri vysokofrekvenčných scenároch 5 GHz{4}}, čo priamo vedie k chybám údajov a zlyhaniu systému.
2. Maximalizácia účinnosti prenosu energie signálu
Impedančný nesúlad môže spôsobiť stratu veľkého množstva energie signálu vo forme odrazu a dokonca premenu na tepelnú energiu, čo vedie k lokálnemu prehriatiu. Ak vezmeme ako príklad základňové stanice 5G, nesúlad impedancie môže výrazne skrátiť efektívnu prenosovú vzdialenosť signálov, zatiaľ čo presné riadenie impedancie môže umožniť, aby takmer všetka energia signálu efektívne dosiahla koniec zaťaženia.
3. Výrazne zlepšiť výkon elektromagnetickej kompatibility (EMC).
Strata impedancie kontroly môže spôsobiť únik veľkého množstva vysoko{0}}frekvenčných komponentov vysokorýchlostných{1} signálov smerom von, čím sa zhorší elektromagnetické rušenie (EMI) a naruší sa normálna prevádzka okolitých obvodov. Prísne riadenie impedancie môže potlačiť generovanie EMI zo zdroja a splniť požiadavky na zhodu v silných elektromagnetických prostrediach, ako je automobilové a priemyselné riadenie.
4. Prísne požiadavky na podporu scenárov vyššej-vysokej{2}}frekvencie
V scenároch s ultravysokou rýchlosťou, ako je milimetrový vlnový radar namontovaný na vozidle 77 GHz, pamäť DDR5 a optické moduly 100G, dosiahol čas nárastu signálu pikosekundovú úroveň a požiadavka na toleranciu impedancie sa zúžila z tradičných ± 10 % na ± 5 % alebo dokonca ± 3 %. Bez presného riadenia impedancie nie je možné dosiahnuť implementáciu funkčnosti produktu.
Hlavné body riadenia impedancie vo výrobe
Riadenie impedancie je kompletné reťazové systémové inžinierstvo, ktoré prebieha cez návrh, výber materiálu, výrobu a testovanie. Hlavné ovládacie rozmery zahŕňajú:
Ukladanie a kontrola materiálu: Presne špecifikujte obsah lepidla a typ sklenenej tkaniny polovytvrdenej fólie, vyberte vysokofrekvenčné fólie s nízkou toleranciou dielektrickej konštanty, ako je Rogers, a zabráňte posunu impedancie spôsobenému kolísaním hrúbky dielektrika a hodnoty Dk.
Kontrola presnosti procesu: Prísne kontrolujte toleranciu šírky čiary pomocou technológie kompenzácie leptania, aby ste zabezpečili rovnomernosť hrúbky medi počas procesu galvanizácie a zabránili diskontinuite impedancie spôsobenej náhlymi zmenami geometrických rozmerov vedenia.
Simulácia a overenie: Použite štandardné priemyselné nástroje, ako je Polar SI9000 na výpočet šírky čiar a medzier vopred. Hotový výrobok je plne kontrolovaný reflektometrom v časovej oblasti (TDR) a výstupom je správa o teste impedancie, aby sa zabezpečil súlad s konštrukčnými požiadavkami.
