An8-vrstvová doska plošných spojovje viacvrstvová doska plošných spojov vyrobená zlisovaním ôsmich vzájomne izolujúcich vodivých vrstiev (ako je medená fólia) spolu s lepiacimi materiálmi (ako je epoxidová živica). Elektrické spojenia medzi každou vrstvou sú dosiahnuté cez priechody, ktoré tvoria kompletný obvodový systém. Cieľom jej návrhu je poskytovať optimalizované prenosové cesty signálu a riešenia distribúcie energie pre vysoko-rýchlostné, vysoko{4}}hustotné a vysoko spoľahlivé elektronické zariadenia.
Hlavné silné stránky
Zlepšenie integrity signálu: Striedaním rozloženia vyhradených vrstiev signálu a vrstiev základnej roviny možno znížiť rušenie signálu až o 60 %, podporovať vysokorýchlostný prenos 56 Gb/s-a znížiť chvenie latencie o 40 %.
Vylepšená elektromagnetická kompatibilita: Keď celkové pokrytie základnej roviny presiahne 85 %, elektromagnetické žiarenie sa zníži o 12-15dB, vďaka čomu je vhodný pre vysokofrekvenčné a vysokovýkonné scenáre.
Optimalizácia odvodu tepla: Viacvrstvová štruktúra v kombinácii s odvodom tepla prostredníctvom poľa môže znížiť teplotu spoja čipu o 18 stupňov , čo je vhodné pre zariadenia s vysokým-výkonom.
Vysoké využitie priestoru: Pri zachovaní výkonu šetrí asi 70 % miesta v porovnaní so 6-vrstvovými doskami, vďaka čomu je vhodný pre kompaktné prevedenia.

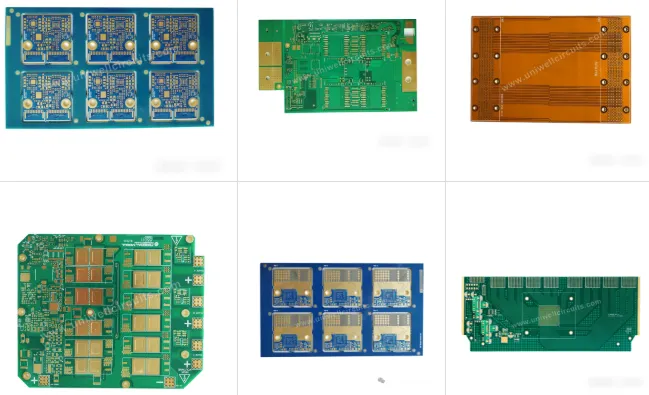

(Zobrazenie 8-vrstvového plošného spoja board pre Uniwell Circuits)
Použiteľné scenáre
Vysokofrekvenčné a{0}}rýchlostné scenáre: ako napríklad komunikačné základňové stanice, radarové systémy a iné scenáre, ktoré vyžadujú nízku latenciu a vysokú stabilitu.
Integrácia s vysokou hustotou: Produkty spotrebnej elektroniky, ako sú smartfóny a zariadenia AR/VR, ktoré vyžadujú vysokú priestorovú integritu a integritu signálu.
Vysokovýkonné zariadenia: lekárske prístroje, napájacie elektronické zariadenia a iné scenáre, ktoré vyžadujú vysoký prúd a elektromagnetické tienenie.
obmedzenie
Zvýšenie nákladov: Výrobný proces je zložitý av porovnaní so 6-vrstvovými doskami sa náklady môžu zvýšiť o 30% -50%.
Náročnosť návrhu: Vyžaduje sa profesionálne náradie a zručnosti a pri bežných návrhoch je ťažké vyvážiť požiadavky na integritu signálu a rozptyl tepla.
Poradenstvo-pri rozhodovaní
Ak to návrh umožňuje a rozpočet je dostatočný, 8-vrstvová doska plošných spojov môže výrazne zlepšiť výkon v scenároch s vysokou-frekvenciou, vysokou-hustotou a{3}}výkonom; Ak sú potrebné len základné funkcie a cena je citlivá, 6-vrstvové dosky môžu byť ekonomickejšie.
