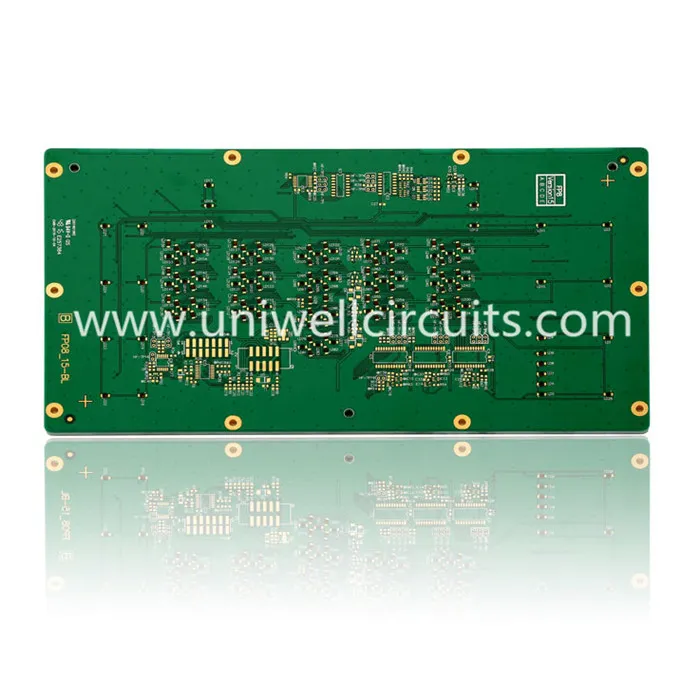

1. Opis výroby
špecifikácia
Vrstva: 16
Hrúbka dosky: 1,60 mm
Povrchová úprava: ENIG (2u ").
Materiál: FR4 TG170.
Minimálna šírka čiary: 5 / 6,1 mil
Ak si nie ste istí, či vaša konkrétna prevádzka vyžaduje dosky FR-5 high-TG alebo ako presne funguje TG PCB na ochranu vašich citlivých obvodov počas implementácie, radi Vám povieme všetko, čo potrebujete vedieť. Čítajte ďalej a získajte plné pochopenie toho, ako funguje vysokoteplotná doska s plošnými spojmi a čo môže urobiť pre vás. Akonáhle ste spokojní s tým, že FR-4 high-TG dosky sú pre vás to pravé, Uniwell vám s radosťou pomôže vyriešiť tento problém, neváhajte nás kontaktovať.
2. Profil spoločnosti
Uniwell okruhy bola založená v roku 2007 a máme dve moderné výrobné závody v Shenzhen a Jiangmen, s moderným výrobným vybavením a 600 zamestnancov spolu. Shenzhen továreň špeciálne pre dizajn, vývoj, výrobu a predaj vysoko presné obojstranné a viacvrstvové PCBs (Printed Circuit Board) sa zameriava na rýchle otáčanie, prototyp, stredné a veľké objemy, továreň Jiangmen špeciálne pre malé až stredne veľké objemy výroby. Kombinácia zariadení Jiangmen a Shenzhen Uniwell dokáže splniť všetky príkazy nášho zákazníka od prototypu až po hromadnú výrobu. So skúseným a kvalifikovaným manažmentom, dôslednou vysokou kvalitou, vlastnými výrobnými technikami a profesionálnymi službami očakávame, že sa stanete vaším dlhodobým partnerom v Číne.
3.Naša výrobná kapacita
Shenzhen továreň
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
Továreň Jiangmen
materiál | FR4 (normálny alebo vysoký TG alebo bez halogénov) |
CEM-3 Al založené | |
Max. Veľkosť dokončovacej dosky | 540 x 620 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,2mm |
Pomer strán | 12:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Počet vrstiev | 12 |
Max. hrúbka medi | 3 OZ vnútorná vrstva / 4OZ vonkajšia vrstva |
Cieľová tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 4 / 4mil |
BGA pitch | 10mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná strieborná / cínová OSP, odlupovacia maska, karbonová pasta |
4. Naše služby
1) Komplexný audit dokumentov, aby sa zabránilo chybám v PCB Gerber a Bom.
2) Navrhnite najkvalitnejšiu náhradu za nižšiu cenu.
3) Inžinierska podpora testu a poskytovanie návrhov na hromadnú výrobu.
4) Navrhnite najlepšiu metódu odoslania.
5) Značte NDA, aby ste udržali dizajn v bezpečí.
