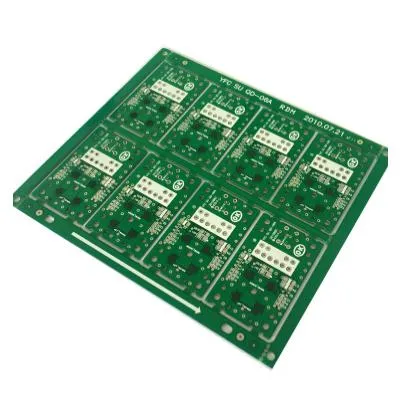

PCB s uhlíkovým atramentom
1.Popis výrobku
špecifikácie:
Názov výrobku: PCB s uhlíkovým atramentom
Materiál: FR4
Hrúbka dosky: 1,6 mm.
Minimálna šírka čiary: 0,2 mm / 0,2 mm.
Minimálna clona: 0,8 mm.
Hrúbka medi: 35um.
Hrúbka niklu: 5um
Aplikácia: lekárska starostlivosť
Karbónové atramentové PCB, ktoré vyrábame, sa používajú hlavne v oblasti nositeľov lekárskej starostlivosti. Všetky výrobky musia spĺňať ISO9001 UL CE atď certifikácia s vysoko kvalitné sodering pre drôty a bez prstov.
2.Specifikácia obvodovej dosky
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
3.Zariadenie strojov
Vŕtačka je veľmi dôležitá, takže máme dokonalú oblasť na riadenie vŕtania a stroj 24 hodín leštený, aby sme zaistili kvalitu vrtáku.
Medzitým udržujeme našu dielňu čistý celý deň, aby sme zabezpečili presnosť expozície.
4.Pozor a test
5.Balenie a expedícia
1) Balenie
Naša spoločnosť sa nielen snaží poskytnúť zákazníkom dobrý produkt, ale venuje pozornosť aj ponuke kompletného a bezpečného balíka. A tu pripravujeme niektoré personalizované služby pre všetky objednávky ..
2) Prepravné
Rôzne časové obdobie bude potrebné pre rôzne.
