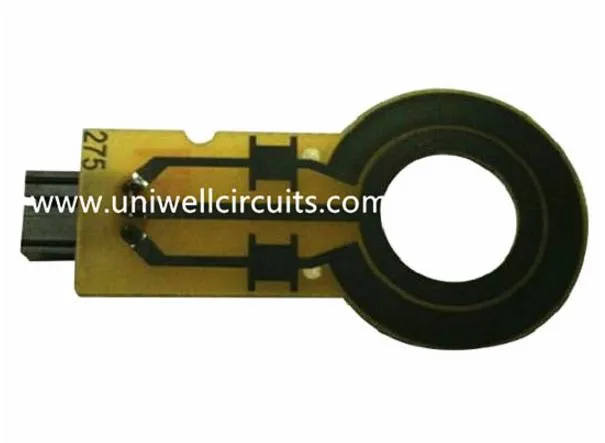

Viacvrstvová doska s plošnými spojmi
1.Popis výrobku
špecifikácie:
Vrstvy: 4
Materiál / laminát: FR4 TG170
Hrúbka dosky: 1,6 mm
Hmotnosť medi: 1/1/1 / 1oz
Dokončenie: ENIG
Kľúčové špecifikácie / špeciálne funkcie:
Naše služby:
- dodávateľ PCB a PCBA
- Reverzné inžinierske služby
- Návrh a montáž dosky plošných spojov
- obstarávanie komponentov a riadenie materiálov
- Dizajn produktu
- rýchle prototypovanie PCB a PCBA
- káblové a drôtové zostavy
- Plasty a plesne
- AOI, RTG testovanie, ďalšia funkčná testovacia služba
Naše výhody:
kvalita
Správa kvality ISO 9001: 2008
Skúška sondy a elektrický test
Certifikát UL 94V-0
Röntgenová inšpekcia
Automatizovaná optická kontrola (AOI)
Skúšanie obvodov (IKT) a testovanie funkcií
RoHS podľa smernice
10 rokov profesionálny pcb výrobca S dlhoročnou skúsenosťou v oblasti exportu spolu s vynikajúcou kvalitou, modernými službami a konkurenčnými cenami Uniwell získal dôveru a podporu mnohých zákazníkov.
2.Náš moderný stroj
Vŕtanie je dôležitý proces výroby PCB, máme vlastnú vŕtaciu linku.
Najprv vystavíme obvod Gerber na fóliu a potom vyrobíme PCB rovnako podľa filmu. Medzitým udržujeme našu dielňu čistú po celý deň, aby sme zabezpečili presnosť expozície.
Pre viacvrstvové fólie používame zariadenie AOI na vnútornú kontrolu, aby sme zabezpečili vnútornú kvalitu.
Iný stroj
3. Podrobná špecifikácia kapacity výrobcu PCB
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
4. Hlavné vývozné trhy
S skúseným a kvalifikovaným manažmentom, dôslednou vysokou kvalitou, vlastnými výrobnými technikami a profesionálnymi službami, Uniwell Circuits získala vysoké uznanie od zákazníkov po celom svete vrátane Číny, Taiwanu, USA, Japonska, Ruska, Nemecka, Švajčiarska, Švédska, Veľkej Británie, Fínsko, Francúzsko, Holandsko, Taliansko, Poľsko, Dánsko, Austrália, Brazília, Singapur, Thajsko a Malajzia.
