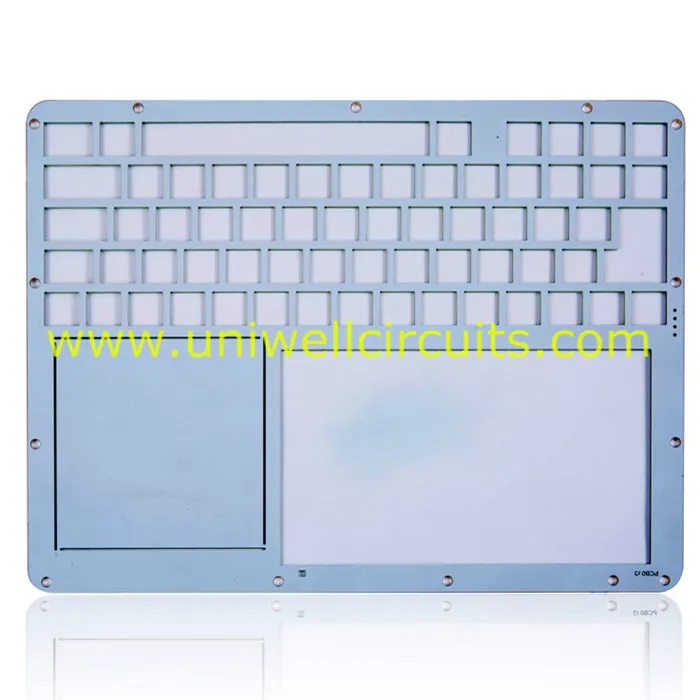

1.Popis výrobku
špecifikácie:
Vrstva: 2
Hrúbka dosky: 1,55 mm
Povrchová úprava: HASL.
Materiál: FR4.
Minimálna šírka čiary: 30 / 25mil
Min otvor: 0,32 m
Uniwell poskytuje bezplatnú masku na pórovú zelenú / modrú / červenú / čiernu / žltú / bielu.
2. Informácie o spoločnosti
Uniwell obvody co., LTD. sa špecializuje na výrobu všetkých druhov PCB & PCBA pre domáce spotrebiče, komunikačný priemysel, automobilový priemysel a LED svetla priemyslu. Služba na projekte OEM aj ODM. Boli sme v priemysle plošných spojov pre viac ako 10 rokov. Vďaka profesionálnemu tímu výskumu a vývoja a šikovným pracovníkom môžeme dať svoj dizajn do fyzického produktu, a taktiež dať svoj nápad do realizovateľného dizajnu a produktu. Môžeme vám ponúknuť jednorázové riešenie z PCB, nákup komponentov, montáž komponentov, test na celú výrobu.
3.FAQ
Otázka: Ako udržujeme nízke ceny?
Máme vzťahy s veľkým počtom výrobcov dosiek a môžeme nájsť ten najlepší zdroj PCB, aby ste konzistentne šetrili náklady, splnili váš vývojový plán, splnili vaše prototypové požiadavky alebo potreby masovej výroby.
Otázka: Čo je Test NRE?
Test NRE je jednorazový "neopakujúci sa náklad" pre elektrický test. Tento poplatok je voliteľný, ale keď je zaplatený, všetky dosky s obvodmi sa testujú vždy, keď sa objedna číslo a revízia bez dodatočného poplatku.
Otázka: Kedy zaplatíte poplatok za náradie NRE za mé dosky s plošnými spojmi?
Zaplatíte len poplatok za nástroj, ak prejdete priamo do výroby (vlastné spek) bez toho, aby ste ako prvý krok objednali ako prvok (Standard Spec). Nebudeme účtovať nástrojov pre protokoly Protos (štandardné spec) a ani nepožadujeme účtovanie nástrojov, ak sa preformuluje (Standard Spec) pre výrobu (štandardné spec).
Otázka: Ak máte len malú zmenu v mojom dizajne, účtujeme Tooling NRE?
Pri každej zmene dosky s plošnými spojmi jej priradíme úplne nové nástroje. To pomôže zabrániť použitiu starého diela alebo cnc programovania. Dokonca aj menšia zmena bude vyžadovať rovnaký proces ako nové súbory, takže sa môže použiť poplatok za používanie nástrojov. Obráťte sa na svojho predajcu o podrobnosti.
Otázka: Na aké štandardy prijateľnosti budeme stavať?
IPC A600 trieda 2 až IPC 6012 trieda 3A
4.Ak sú možnosti farebnej masky PCB?
Podrobnosti o maskách pájky podľa farby sú nasledujúce:
●, Zelená spájkovacia maska
Zelená norma je stále bežnou voľbou masky na PCB, pretože umožňuje jasne vidieť všetko. Biely text na zelenom pozadí má vysoký kontrast a povrch nie je dostatočne jasný, aby odrážal príliš veľa svetla, takže je zníženie oslnenia. Zelená je bežná voľba pre dosky, ktoré je potrebné skontrolovať, a niektorí môžu považovať za efektívnu metódu na zvýraznenie vysoko kvalitného remeselného spracovania, pretože farba neumožňuje prejaviť smerovanie.
●, Biela pájková maska
Biele dosky s plošnými spojmi sa stávajú o niečo bežnejšími, pretože môžu vyzerat veľmi pekne v čistom prostredí. V mnohých situáciách robia úžasné modely. Avšak aplikácie v reálnom svete môžu byť zložitejšie, pretože biela pájková maska skrýva stopy veľmi dobre. Inšpekcia môže byť v niektorých situáciách prakticky nemožná, najmä ak ste v miestnosti s iba priamym svetlom. Jedna oblasť, v ktorej svieti, je však v použití čiernych silkokrvín, pretože ich ostrá kontrast s bielymi.
●, čierna maska pájky
Čierne spájkovacie masky produkujú o niečo menej pozornosti v porovnaní s bielymi možnosťami. Kontrast je minimálny, ale značkovanie a veľké komponenty sú ľahko viditeľné. Nevýhodou je, že svetlo môže zachytiť komponent a vrhnúť malý tieň, čo spôsobí, že stopy sú oveľa ťažšie viditeľné. Taktiež sa zvyčajne neodporúčajú možnosti čiernej spájkovacej masky s plošnými spojmi kvôli zvýšeniu tepla, ktoré môže odfarbiť sieťotlač a zhoršiť čistenie dosky. Rovnako ako biela, je to veľmi pekná doska na pozorovanie a môže vytvoriť zreteľný vizuál, ak sa snažíte zvýrazniť svoju vlastnú schopnosť.
●, Red Masder Mask
Červené dosky sa stávajú populárnou voľbou, pretože poskytujú dobrú viditeľnosť a kontrast pre lietadlá, stopy a dokonca aj váš prázdny priestor. Je to menej kontrastu ako zelené dosky, ale dáva PCB pocit sviežosti v porovnaní so stale priemyselnými normami. Silkscreens vyniká dobre proti červenej farbe.
●, Modrá pájková maska
Štítky s ťažkým štítkom by mali zvážiť modrú kvapalinu, ktorá je fotosnímateľná, kvôli výraznému kontrastu, ktorý vytvára s vrstvou silikónu. Stopy sa môžu stať oveľa ťažšie vidieť bez správneho osvetlenia a zväčšenia, takže je to vyváženie pre túto modrú možnosť. Modrá je často vybraná pre to, ako môže vyzerať. Nie je to tak zarážajúce ako biela či čierna, ale poskytuje presvedčivú estetickú voľbu, ktorá predpokladá zložitosť a spracovanie, najmä ak ju pripevníte k LCD. Je trochu pravdepodobnejšie, že ukáže nečistoty v porovnaní s inými farbami.
●, Žltá pájková maska a ďalšie
Mnoho nových farieb sa objavuje, ale je ťažké ich zvládnuť. Žltá farba je príjemná farba, ale kontrastuje zle s obalmi a stopami, čo sťažuje použitie v ľubovoľnom reálnom svete. Rôzne farby vyvažujú rôzne potreby, ako je čistota, viditeľnosť a štýl. Vždy skúste vzorku pred spustením s novou voľbou farby.
