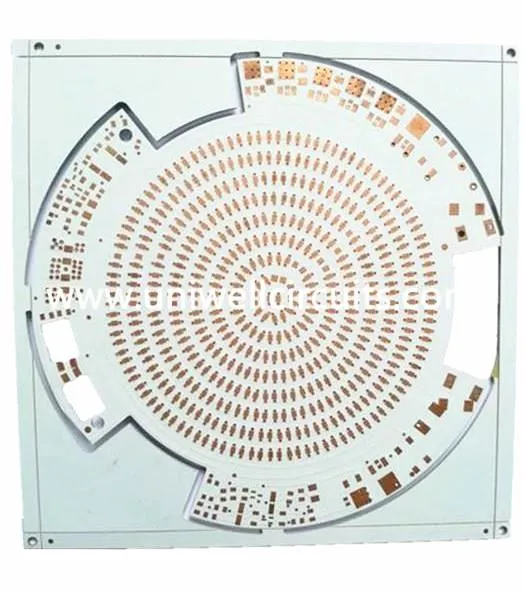

1 vrstvová hliníková doska
1. Opis výroby
Podrobnosti pre hliníkovú dosku s 1 vrstvou | |
Názov výrobku: | 1 vrstvová hliníková doska |
Základný materiál: | Hliníkový základný laminát |
Počet vrstiev: | 1 vrstvu |
Hrúbka medi: | 1oz alebo 35um |
Doska hotovej hrúbky dosky: | 1,6mm |
Farba masky pájky: | Biela kvapalina Photo Imageable Soldermask (LPI) |
Farba legendy: | žiadny |
Povrchová úprava: | Ponorné zlato |
profil: | CNC + V-CUT |
Tepelná vodivosť: | 1.0W / mK |
Napäťové napätie izolovanej vrstvy | ≥3KV |
Oblasť použitia: | LED osvetlenie |
Produkty spoločnosti Uniwell majú širokú škálu aplikácií:
1) Plne farebný LED displej: Rovnako alebo kompaktne urobte červenú, zelenú, modrú farbu v jednom bode, rovnomerne rozložte na paneli a tak urobte celý displej
2) zvyčajne platí pre fyzické športy, reklamu, banku, burzu, stanicu, prístav, trhovisko, telekomunikácie, oddelenie, školu, monitor, reštauráciu, zábavu atď.
2.PCB technická kapacita
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
3. Lead time a logistcis
1) čas prípravy
vrstvy | Quick-turn | Vzorka objednávky | Hromadné poradie |
jednoposteľová | 24 hodín | 3 pracovné dni | 7 pracovných dní |
dvojitý | 24 hodín | 4 pracovné dni | 7 pracovných dní |
4-6layer | 48 hodín | 5-6 pracovných dní | 10 pracovných dní |
8-12layer | 120 hodín | 7-9 pracovných dní | 15 pracovných dní |
FR-4 založené, Vylúčiť materiál dodať čas | |||
2) Logistika
Môžeme ponúknuť FOB Shenzhen, FOB HK alebo CIF v mieste zákazníka.
Loď priamo do vášho určeného skladu na celom svete.
4.Balenie a dodanie
1) detail balenia: zapečatené vrecúško, antistatické vrecúška, vhodný kartón alebo podľa vašej požiadavky.
dodávka
Typ prepravy: UPS, DHL, FedEx, EMS, China Post Air Mail atď. Môžete si vybrať náklady na dopravu podľa vlastného uváženia.
1) vysoká rýchlosť: vyjadrite na vzorku alebo naliehavo objednávky.
2) Expresný výber
