Name: Čína Zákaznícke hliníkové základy dosky plošných spojov Dodávatelia a výrobcovia - Factory Direct Cena - Uniwell obvody
Brand: Uniwell
SKU: 53666977

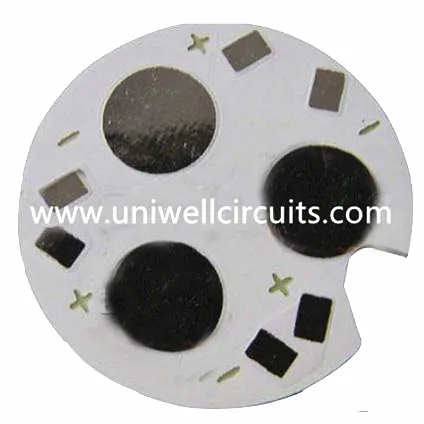

Hliníkové dosky s plošnými spojmi

1.Popis výrobku

8_ 副本 .jpg

špecifikácia

♦ Vrstva: 1 vrstva
♦ Materiál: hliník
♦ Mini otvory: 0,2 mm
♦ Testovací bod: 1000
♦ Spájkovacia maska: LPI biela
♦ Funkcia: LED dióda

♦ Hrúbka: 1,6 mm
♦ Hrúbka medi: 35um
♦ Mini šírka / priestor: 4 mil / 4 mil
♦ Finálna úprava: HASL
♦ Silkscreen: čierna

Máme tisíce návrhov pre MC PCB.
Sme jednorázové riešenie pre vaše požiadavky na LED svetlá.
Zaoberáme sa všetkými LED svietidlá príslušenstvo ako svietidlá / ovládače / LED / solárne panely / batérie / solárne invertory pre bodové svetlá, dole svetla, záplavové svetlá, žiarovky, trubice svetlá, slnečné osvetlenie ulice atď

2. Informácie o spoločnosti

Uniwell okruhy je jedným z popredných tovární na výrobu PCB v China.It sa nachádza v Shenzhen a bola založená v roku 2007.

Uniwell sa špecializuje na výrobu prototypov, PCB, PCB a montáž PCB a šablóny. Používame najmodernejšie zariadenie na výrobu PCB, ktoré dopĺňa najnovšie kontrolné zariadenie na výrobu dosiek s tesnou toleranciou až do 32 vrstiev.

Sme hrdí na to, že ponúkame hrúbky medi až do 10 oz, skryté alebo slepé priechodky, vysokofrekvenčné, hliníkové a zákaznícke špecifikované PCB. Všetky naše výrobky z dosiek s plošnými spojmi sú v súlade s normami UL a GB (národný štandard pre Čínu) a IPC-600E.

图片 86_ 副本 .jpg QQ 图片 20180524142208.jpg

3.Aluminium PCB aplikácie

Hliníkové PCB sa používajú viac ako kedykoľvek predtým na aplikácie s vysokým výkonom / vysokým tepelným odvodom tepla. Napriek tomu, že boli pôvodne navrhnuté pre aplikácie na spínanie napájania s vysokým výkonom, hliníkové dosky s plošnými spojmi získali popularitu v aplikáciách s LED, vrátane svetelných svetiel, automobilového osvetlenia a všeobecného osvetlenia. Použitie hliníkových konštrukcií umožňuje zvýšenie hustoty LED diód v dizajne plošných spojov a pri namontovaných diódach LED pracujúcich pri vyšších prúdoch pri dodržaní špecifikovaných teplotných tolerancií.

Ďalšie aplikácie na hliníkové dosky plošných spojov zahŕňajú napájacie zdroje, obvody s vysokým prúdom, regulátory motora a automobilové aplikácie. Hliníkové jadrové materiály PCB sú veľmi účinné v aplikáciách tepelného rozptylu, ktoré zahŕňajú integrované obvody s vysokovýkonným povrchovým upevnením. Z dôvodu vysokej úrovne tepelného rozptylu spojeného s PCB s hliníkovým povrchom je možné zjednodušiť návrhy obvodov. Hliníkové PCB eliminujú nútené potopenie vzduchu a tepla, čo v konečnom dôsledku znižuje náklady na projektovanie. Takmer akýkoľvek dizajn, než sa dá dosiahnuť lepším zlepšením tepelného vedenia a regulácie teploty, je kandidátom na PCB s hliníkovým povrchom.

图片 121_ 副本 .jpg

4. Cestovná mapa technológie

Od svojho založenia vytvorila spoločnosť Uniwell Circuits silný výskumný a vývojový tím na zlepšenie svojich technologických možností.
P: Prototyp SV: Malý objem M: Hromadná výroba

ITEM			2015	2016	2017	2018	2019
vrstvy	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Šírka / medzera riadku	Vnútorná vrstva	3 / 3mil	M
		2,5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Vonkajšia vrstva	3 / 3mil	SV	SV	M
		2,5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. veľkosť mechanického vrtu		8mil	M
Min. veľkosť mechanického vrtu		6mil	P	P	SV	SV	SV
Pomer strán	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Hrúbka medi	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12 oz				P	SV	SV
	dokončená asymetrická medená fólia 1 / 6OZ		P	SV	M

ITEM			2015	2016	2017	2018	2019
Kontrola impedancie	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Hotová hrúbka dosky	tučný	6,5mm	P	SV	M
		7,5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Tenký	0,15mm	SV	SV	SV	SV	SV
	Tenký	0,1mm		P	P	SV	SV
Max. konečná veľkosť dosky	dĺžka	1200mm	P	P	SV	SV	SV
Max. konečná veľkosť dosky	šírka	650mm	P	P	P	SV	SV
Min. Vzdialenosť vnútornej vrstvy	4layers	0,075 mm		p	P	p	p
	8layers	0,1mm		p	P	p	p
	12layers	0,125 mm		p	P	p	p

ITEM		2015	2016	2017	2018	2019
Špeciálna technika	Zakrytý kondenzátor / odpor		P	P	SV	SV
	Pevne flexibilná doska		P	SV	SV	SV
	Counterbore + Slepá pochovaná VIA S (HDI)	P	P	SV	SV	SV
	2-vrstvová a viacvrstvová PCB na báze hliníka	P	SV	SV	M
	Kovové jadro a PTFE materiál kombinované PCB	P	P	SV	SV	SV
	Hybridné lisovanie (Keramické jadro + FR4 + Cu jadro)		P	SV	SV	SV
	Viacvrstvový PTFE			P	P	P
	Čiastočné hybridné stlačenie (FR4 + keramika)	P	P	SV	SV	SV
	Partial Bulgy Solder PAD Technics	P	P	SV	SV	SV
	Selektívne povrchové úpravy	P	SV	SV	SV	SV
	Technológie s polovičnými otvormi / polovičnými drážkami	M
	Pretínajte mechanické slepé priechody (priemer otvorov nie je menší ako 0,15 mm)		p	P	p	p
	Technológie vŕtania späť	P	SV	SV	SV	SV
	Via v PAD	M
	V-CUT prejsť PTH	P	SV	M
	Abnormálne technológie drážok / dier (záhlbník, polovičné otvory, skrutkové otvory, hĺbka riadenia, hĺbkotlač, obloženie okrajov dosky)	SV	M
	Viacnásobné stlačenie (nie viac ako 4 krát)	SV	SV	SV	SV	SV

5.Balenie a expedícia

balenie: zapečatené vrecko, antistatické vrecká, vhodná kartónová krabička.

图片 122_ 副本 .jpg

Doprava
Môžeme ponúknuť FOB Shenzhen, FOB HK alebo CIF v mieste zákazníka.
Loď priamo do vášho určeného skladu na celom svete.
1) letecká preprava
2) námorná preprava
3) expresné kuriérne služby

图片 123_ 副本 .jpg

Populárne Tagy: hliníkové dosky plošných spojov dosky, Čína, dodávatelia, výrobcovia, továreň, lacné, na mieru, nízka cena, vysoká kvalita, citácie

Hliníkové základové dosky s plošnými spojmi
