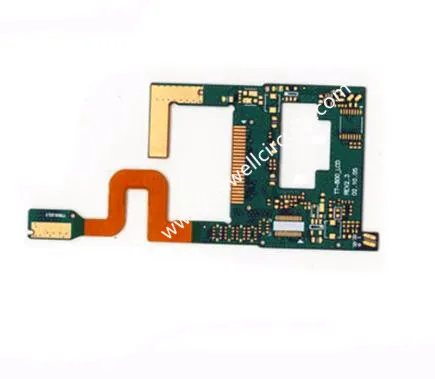

Vlastné dizajn Automobil Pevný Flex PCB
1.Popis výrobku
špecifikácia
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimálna šírka čiary: 0,06 mm / 0,09 mm.
Nielen flexibilné dosky ponúkajú flexibilitu, ale umožňujú zákazníkovi aj realizovať významné úspory. Dosky môžu byť navrhnuté tak, aby sa používali v aplikáciách, kde priestor a hmotnosť sú obmedzené kvôli fyzickým obmedzeniam krytu. Na rozdiel od väčšiny tuhých dosiek, flex môže vydržať tvrdé teplotné odchýlky, ktoré sa môžu vyskytnúť pri vysokoteplotných aplikáciách. Jednou z najväčších výhod flexibilnej dosky je to, že môže nahradiť viac tuhých dosiek, čo prinesie značnú úsporu nákladov zákazníkovi. Uniwell vám ponúkne spoľahlivú kvalitnú dosku s konkurenčnou cenou.
2.Kvalitný systém
ISO 9001: 2008 je celosvetová priemyselná norma pre systémy manažérstva kvality, prísne ju dodržiavame, aby sme udržali vysokú kvalitu.
3.Balenie a expedícia
balenie: balené v PE vrecku s bielym boxom.
Námorná doprava: doprava FEDEX, CHINA POST, DHL, TNT, UPS a ďalšie sledovanie.
4.Lettle znalosti --- čo je Flex PCB?
Dosky s plošnými spojmi sú dosky s plošnými spojmi, ktoré využívajú flexibilné materiály. Môžu byť jednoduché alebo obojstranné, rovnako ako viacvrstvový až 20 vrstiev. Hoci flex PCB sú zložitejšie, flexibilita umožňuje designérovi desky sklopiť alebo skrútiť pružné vrstvy, aby splnili konštrukčné ciele. Táto dodatočná všestrannosť môže poskytnúť zákazníkom významné výhody oproti štandardným pevným doskám, ako sú:
● Odstránenie pripojení rozhrania, ktoré môžu spôsobiť problémy so spoľahlivosťou
● Zníženie výrobných nákladov v dôsledku používania dizajnu s jednou doskou
● Znížená hmotnosť obalu
● Lepšie zladenie a kontrola impedancií
● Znižuje počet individuálnych CAD designových balíkov
