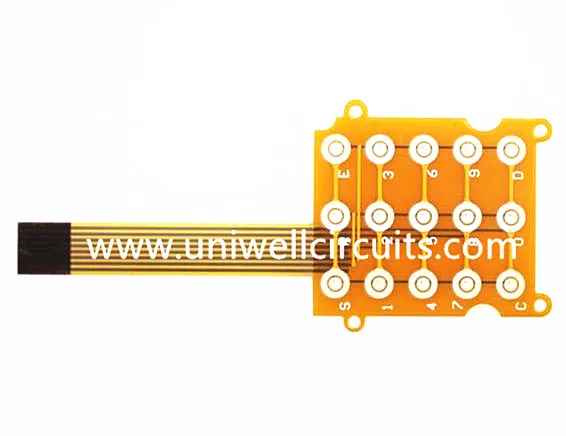

ENIG Flexibilná doska s plošnými spojmi
1.Popis výrobku
špecifikácia
Vrstva: 1
Hrúbka: 0,12 mm
Materiál: 10Z má elektrolýzu lepidla.
Hrúbka medi: 1 oz
Povrchová úprava: ENIG.
Minimálna šírka čiary: 0,3 mm / 0,3 mm.
PI hrúbka výstuže: 0,15 mm.
iné: treba upevniť PI.
Aplikácia: mobilný telefón
výhody:
● Univerzálne vhodná povrchová úprava
● Pri spájkovaní nedochádza k napadnutiu medi, nikel slúži ako difúzna bariéra
● Hladký povrch
● spájkovanie (s alebo bez olova, viacnásobné spájkovanie)
● Je možné uskladnenie medzi spájkovacími procesmi
Polia aplikácie:
● Flexibilné dosky
● Konštrukcie s jemným rozstupom a mikroúdery
● Al-wire bonding
2. Informácie o spoločnosti
Uniwell okruhy, Ltd, bola založená v Shenzhene, Čína v apríli 2007. Uniwell okruhy je high-tech podnik sa špecializuje na dizajn, vývoj, výrobu a predaj vysoko presné obojstranné a viacvrstvové PCBs (tlačené obvody) zameranie na rýchly obrat, prototyp, stredné a veľké objemy.
3. Technická kapacita FPC
Vrstvy: 20 (vrátane 12 vrstiev)
Riadok šírky / medzera (mil) vo vnútornom vrstve: 3/3, 3,5 / 3,5
Pomer strán: 20: 1 (PTH); 1: 1 (blind blind)
Min. priemer vrtu (mil): 6 (mechanický); 4 (laser)
Vzdialenosť od vŕtania k vodiču (mil): 6
Tolerancia regulácie impedancie (+/-): 10%
4.Kvalita systému
Naše oddelenie zabezpečenia kvality má inšpekčný systém založený na IPC a vojenských špecifikáciách. Máme zdokumentované riadiace a kalibračné systémy pre všetky meradlá a skúšobné zariadenia. Okrem toho trváme na tom, že do nášho produktu vstupujú iba prvotriedne materiály s vysledovateľnosťou. Čo je ešte dôležitejšie, aby sme zabezpečili, že výrobok, ktorý dodáme, dôsledne spĺňa alebo prekročí vaše špecifikácie, vykoná sa rozsiahla séria testov a inšpekcií v každom kroku výrobného procesu.
5.Naše výrobné zariadenia
Naše moderné výrobné zariadenia zaručujú vysokú kvalitu.
