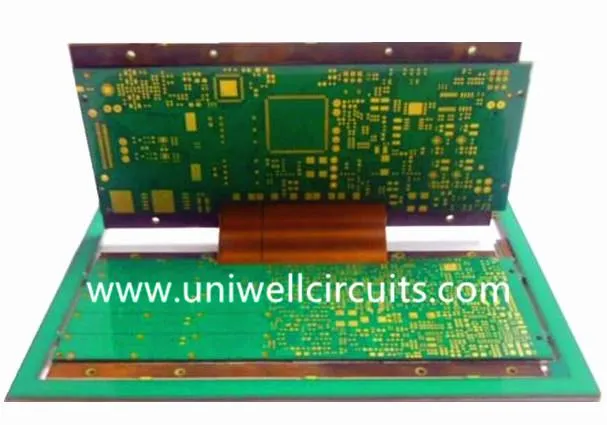

HDI Flex a Pevná doska s plošnými spojmi

1.Popis výrobku


špecifikácia
vrstva: 18 vrstiev (8 vrstvy flex)
Hrúbka dosky: 3,3 mm
Min.hole: 0,2mm
veľkosť: 190 * 177 mm
HDI na báze medi

Uniwell má viac ako 10 rokov skúseností vo výrobe technológie rigid-flex. Výsledné odborné skúsenosti získali našu pevnú reputáciu excelentnosti, najmä tam, kde sú potrebné veľmi komplexné riešenia. Naše skúsenosti v obvodoch rigid-flex vám pomôžu s vysoko kvalitným riešením na mieru.

2.Všeobecné možnosti pre obvodové dosky:

Vrstvy: 20 (vrátane 12 vrstiev
Riadok šírky / medzera (mil) vo vnútornom vrstve: 3/3, 3,5 / 3,5
Pomer strán: 20: 1 (PTH); 1: 1 (blind blind)
Min. priemer vrtu (mil): 6 (mechanický); 4 (laser)
Vzdialenosť od vŕtania k vodiču (mil): 6
Tolerancia regulácie impedancie (+/-): 10%

3.Technologický vývoj

Vďaka vedúcim zákazníkom je spoločnosť Uniwell neustále v popredí vývoja metód výroby PCB a opakovane sme stanovili dôležité technologické míľniky.
P: Prototyp SV: Malý objem M: Hromadná výroba

ITEM			2015	2016	2017	2018	2019
vrstvy	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Šírka / medzera riadku	Vnútorná vrstva	3 / 3mil	M
		2,5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Vonkajšia vrstva	3 / 3mil	SV	SV	M
		2,5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. veľkosť mechanického vrtu		8mil	M
Min. veľkosť mechanického vrtu		6mil	P	P	SV	SV	SV
Pomer strán	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Hrúbka medi	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12 oz				P	SV	SV
	dokončená asymetrická medená fólia 1 / 6OZ		P	SV	M

ITEM			2015	2016	2017	2018	2019
Kontrola impedancie	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Hotová hrúbka dosky	tučný	6,5mm	P	SV	M
		7,5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Tenký	0,15mm	SV	SV	SV	SV	SV
	Tenký	0,1mm		P	P	SV	SV
Max. konečná veľkosť dosky	dĺžka	1200mm	P	P	SV	SV	SV
Max. konečná veľkosť dosky	šírka	650mm	P	P	P	SV	SV
Min. Vzdialenosť vnútornej vrstvy	4layers	0,075 mm		p	P	p	p
	8layers	0,1mm		p	P	p	p
	12layers	0,125 mm		p	P	p	p

ITEM		2015	2016	2017	2018	2019
Špeciálna technika	Zakrytý kondenzátor / odpor		P	P	SV	SV
	Pevne flexibilná doska		P	SV	SV	SV
	Counter vývrt + Blind pochovaný VIA S (HDI)	P	P	SV	SV	SV
	2-vrstvová a viacvrstvová PCB na báze hliníka	P	SV	SV	M
	Kovové jadro a PTFE materiál kombinované PCB	P	P	SV	SV	SV
	Hybridné lisovanie (Keramické jadro + FR4 + Cu jadro)		P	SV	SV	SV
	Viacvrstvový PTFE			P	P	P
	Čiastočné hybridné stlačenie (FR4 + keramika)	P	P	SV	SV	SV
	Partial Bulgy Solder PAD Technics	P	P	SV	SV	SV
	Selektívne povrchové úpravy	P	SV	SV	SV	SV
	Technológie s polovičnými otvormi / polovičnými drážkami	M
	Pretínajte mechanické slepé priechody (priemer otvorov nie je menší ako 0,15 mm)		P	P	P	P
	Technológie vŕtania späť	P	SV	SV	SV	SV
	Via v PAD	M
	V-CUT prejsť PTH	P	SV	M
	Abnormálne technológie drážok / dier (záhlbník, polovičné otvory, skrutkové otvory, hĺbka riadenia, hĺbkotlač, obloženie okrajov dosky)	SV	M
	Viacnásobné stlačenie (nie viac ako 4 krát)	SV	SV	SV	SV	SV

4. Použitie FPC

Produkty Uniwellových obvodov sú široko používané v oblasti komunikácie, siete, digitálnych produktov, priemyselnej kontroly, lekárskej starostlivosti, letectva a astronautiky, obrany a vojenských polí atď.
