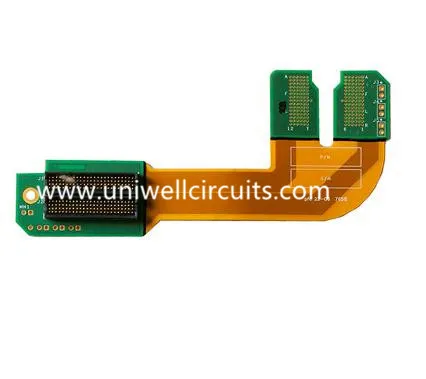

Jednostranná obojstranná doska Flex
1. Informácie o spoločnosti
špecifikácia
Názov: Jednostranná obojstranná obojstranná doska
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Vrstva: 1
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimálna šírka čiary: 0,06 mm / 0,09 mm
V spoločnosti Uniwell sme hrdí na to, že sme na trhu ponúkli niektoré z najlepších dosiek s pevnými a flexibilnými plošnými spojmi. Chceme vám ukázať presne to, čo môžeme urobiť pre váš vývoj, od inžinierstva a prototypov až po veľkoobjemové objednávky.
Ušetrite čas a chráňte svoj rozpočet, keď kontaktujete Uniwell dnes, aby ste prediskutovali váš nadchádzajúci projekt.
2.Náš dodávateľ
Správne materiály sú rozhodujúce, pokiaľ ide o dosku s plošnými spojmi tuhého typu alebo s akoukoľvek doskou s plošnými spojmi. PCB s neštandardnými materiálmi môžu dôjsť k zlyhaniu v kritických časoch, zlomiť, vznietiť, spôsobiť nebezpečné iskry alebo inak ohroziť vašu prevádzku. Uniwell používa iba tie najlepšie materiály pre každú dosku s pevným flexi, aby ste získali najlepšie výsledky v oblasti prenosu signálu, tepelnej vodivosti a bezpečnosti.
3.Povrchové povrchové úpravy
Povrch dosiek plošných spojov (PCB) je vyrobený z medi, aby sa zabezpečilo efektívne prúdenie elektrických prúdov. Tieto kovy vyžadujú primeranú ochranu pred prvkami, aby sa zabránilo oxidácii a inej korózii. Škála typov prevedení poskytuje rôzne úrovne ochrany pred poškodením. Tiež pomáhajú pri určitom použití, napríklad pri spájkovaní. K dispozícii sú rôzne povrchové úpravy dosiek plošných spojov z možností, ktoré sú cenovo dostupné a ľahko použiteľné pre drahé alebo ťažko ovládateľné povrchové úpravy, ktoré sa používajú iba v najpokročilejších aplikáciách.
Ponorné zlato (ENIG)
Electroless Nickel Immersion Gold je jedným z najpopulárnejších široko-používaných povrchových dosiek, ktoré sú dnes k dispozícii. Zhotovená s dvoma vrstvami náteru, ENIG umiestni 2 - 4 μm "Au nad 120-200 μ" Ni. Zlato chráni nikel pred koróziou a nikel chráni dosku základného kovu a umožňuje, aby boli obvody bezpečne spájané na svojom povrchu.
Výhody: plochý povrch na spájkovanie, bezolovnatý a RoHS, dlhšia životnosť, môžu byť dodržané prísnejšie tolerancie pre dierované diery.
Nevýhody: drahé, strata signálu pre aplikácie integrity signálu, čierna podložka.
Ponorné striebro
Ponorný kov (IAg) sa nanáša priamo na základný kov PCB chemickým posunom. Je to cenovo dostupnejšia možnosť než ENIG a je tiež kompatibilná so smernicou RoHS. Typická hrúbka pre Immersion Silver je 4-12u ". Vďaka interakcii medi a striebra sa nakoniec difundujú do seba.
Výhody: rovný povrch na spájkovanie, bezolovnatý a RoHS, môžu byť dodržané prísnejšie tolerancie pre dierované diery, nízke straty pre aplikácie integrity signálu.
Nevýhody: manipulácia s doskou plošných spojov môže spôsobiť problémy s pájením, je nákladovo efektívnejšia ako ENIG, ale menej nákladná ako ISn, a povrch môže poškodiť a oxidovať.
Ponorný plech
Ponorný kov (ISn) sa aplikuje priamo na základný kov PCB chemickým posunom. Je to cenovo dostupnejšia možnosť ako ENIG a Immersion Silver a je tiež kompatibilná so smernicou RoHS. Typická hrúbka pre ponorný plech je 20-50u ". Vďaka spôsobu interakcie cínu a medi sa nakoniec difundujú do seba.
Výhody: rovný povrch na spájkovanie, bezolovnatý a RoHS, môžu byť dodržané prísnejšie tolerancie pre dierované dierky a je obľúbenou voľbou pre aplikácie na lisovanie.
Nevýhody: manipulácia s doskou plošných spojov môže spôsobiť poškodenie a problémy s pájením, cínové viskózové vlákna, skrátenie životnosti ako ENIG.
HASL
HASL je cenovo výhodná možnosť dokončovania, ktorá využíva cínu / olova na vytvorenie tenkého ochranného krytu na PCB. Odvzdušnenie horúcim vzduchom sa používa na odstránenie nadbytočného olova alebo cínu z povrchu dosky. Predtým priemyselný štandard, popularita HASL sa zhoršila kvôli možným problémom s dodržiavaním pravidiel RoHS.
Výhody: nízke náklady, dlhá životnosť a HASL je rekonštruovateľný.
Nevýhody: nerovný povrch pre spájkovanie, Obsahuje olovo (nie je v súlade so smernicou RoHS), nedokáže udržať tesné tolerancie na pokovovaných dierach.
Pb-free HASL
Netoxické typy povrchov s plošnými spojmi získavajú popularitu z dôvodu obáv z používania olova vo výrobe. Pb-free HAL povrchy používajú cín alebo meď spárovaný s niklom na vytvorenie ochranného povlaku. Pb-free HASL má rovnaké výhody a nevýhody ako HASL s výnimkou Pb-FREE HASL je kompatibilný s RoHS a bez obsahu olova.
OSP
Porovnanie povrchovej úpravy plošných spojov na základe zeleného odvolania nezanecháva žiadne otázky. Organický prostriedok na zlepšenie spájkovania (OSP) nezavádza do procesu žiadne toxíny. Namiesto toho sa používa organická zlúčenina, ktorá prirodzene spája meď a vytvára organokovovú vrstvu, ktorá chráni proti korózii.
Výhody: plochý povrch pre spájkovanie, RoHS a bezolovnaté, nákladovo efektívne. Nevýhody sú; krátka trvanlivosť, manipulácia s PCB môže spôsobiť problémy s pájkovaním, hrúbka nie je merateľná.
Nevýhody: krátka trvanlivosť, manipulácia s PCB môže spôsobiť problémy s pájkovaním, hrúbka nie je merateľná.
Tvrdé zlato
Medzi najdrahšie typy povrchových úprav PCB sú tvrdé zlaté aplikácie extrémne odolné a majú dlhú trvanlivosť. Obyčajne sú vyhradené pre komponenty, ktoré očakávajú podstatné využitie, s normálnou hrúbkou od 30 μl zlata nad 100 μl niklu až 50 μm zlata nad 100 μl niklu. Nie je často používaný pre spájkovacie body, kvôli zlej spájkovanosti. Pevné zlato sa zvyčajne používa na okrajové konektory, batérie a niektoré testovacie dosky.
Výhody pre tvrdé zlato: trvanlivý povrch, bezolovnaté a RoHS reklamácie a dlhá skladovateľnosť.
Nevýhody: extrémne drahé v porovnaní s inými povrchovými úpravami, môže sa vyžadovať pokladanie autobusov a je potrebná ďalšia práca.
Uniwell ponúka širokú škálu ďalších povrchových úprav, ako je ENEPIG, Wire Bondable Soft Gold a iné, v závislosti od aplikácie.
Uistite sa, že vaše dosky plošných spojov fungujú rovnako ako ich zamýšľané prispôsobením každého kroku vo výrobnom procese vašim špecifickým potrebám. K tomu budete potrebovať pomoc skúsenej spoločnosti s dobre vyškoleným personálom a pôsobivou paletou dostupných možností.
