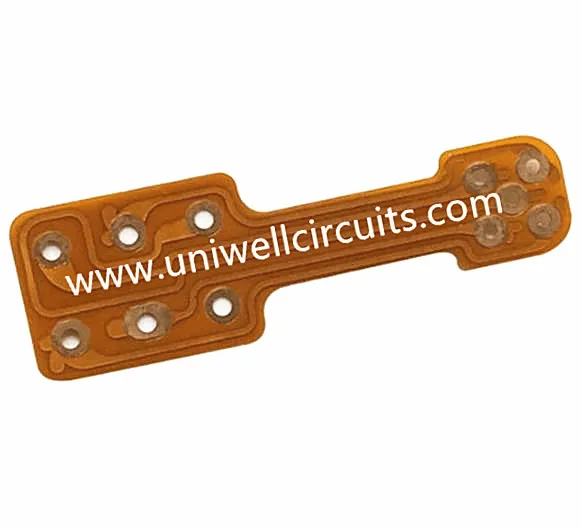

Modul TFT Flexibilná doska s plošnými spojmi
1.Popis výrobku
špecifikácia
Vrstva: 1
Hrúbka: 0,1 mm
Materiál: 1 / 2oz má lepivú elektrolýzu.
Hrúbka medi: 1 oz
Povrchová úprava: ponorné zlato
Minimálna šírka čiary: 0,1 mm / 0,08 mm.
Hrúbka vystuženia PI: 0,1 mm.
iné: vystuženie PI
aplikácia: Modul TFT
Uniwell dodržiava naše špičkové schopnosti a tolerancie. Garantujeme vysokú kvalitu inžinierstva, výroby a zákazníckeho servisu, bez ohľadu na to, akú cestu vyberiete.
Uniwell Circuits chce byť vašim zdrojom pre všetky vaše PCB potreby. Kontaktujte nás ešte dnes a dozviete sa viac o domácich a offshore doskách s plošnými spojmi
2. Výrobné zariadenia
Uniwell má viacero výrobných zariadení, aby sme mohli zabezpečiť, aby naši klienti dostali najlepšie ceny a najrýchlejšie časy výroby v priemysle plošných spojov.
3. Informácie o spoločnosti
Uniwell Circuits je predné odvetvie dodávateľov dosiek s plošnými spojmi so sídlom v Shenzhene v Číne. Našim cieľom je jednoduché: chceme vám poskytnúť najlepšie PCB každý raz - vyrobené, vyrobené a konkurenčne cenené.
4. Stručná história
5.Jednoduché vedomosti - Jednoduchá a dvojvrstvová štruktúra FPC
Štruktúra FPC s jednou vrstvou:
Tento druh FPC je jednoduchá štruktúra FPC.Užne vyrobené zo suroviny a lepiacej pásky meď plátované lamináty, tieto tri suroviny sú základným výrobným materiálom fpc.
Najskôr plátované lamináty potrebujú leptanie a potom získame obvod, ktorý chceme. Ochranná fólia potrebuje vŕtacie krúžky a potom ich vyčistite.
Potom ho vyčistite procesom valcovania, aby ste ich spojili dohromady.
Potom vykonajte povrchovú úpravu ENIG alebo HASL na ochranu podložky. Týmto spôsobom sa vytvorí fpc doska.
Zvyčajne potrebujú pečiatku presne zodpovedajúce a tvoria malé dosky plošných spojov. Niektoré fpc továreň nepoužíva ochranu použitia, táto cena bude veľmi nízka, ale doska dosky pevnosť bude zlá. S výnimkou sily potrebujú nízku úroveň, cena je nízka, lepšie nás vložiť ochranný film.
Dvojitá štruktúra FPC:
Keď obvody dosiek sú veľmi zložité a jedna doska nedokáže dosiahnuť funkčné potreby, musíme vybrať dvojité fpc alebo viacvrstvové fpc. Rozdiel medzi jednotlivými vrstvami fpc a mutilayer fpc sa pridá cez sériovú sériu tak, aby sa pripojili všetky vrstvy plátovanej medi.
Zvyčajne je prvým krokom k vytvoreniu vias. Vŕtanie priechodiek na základnom materiáli môže byť plátovaná meď ako prvý krok. Ďalším krokom je skoro rovnaký ako jediná vrstva fpc.
