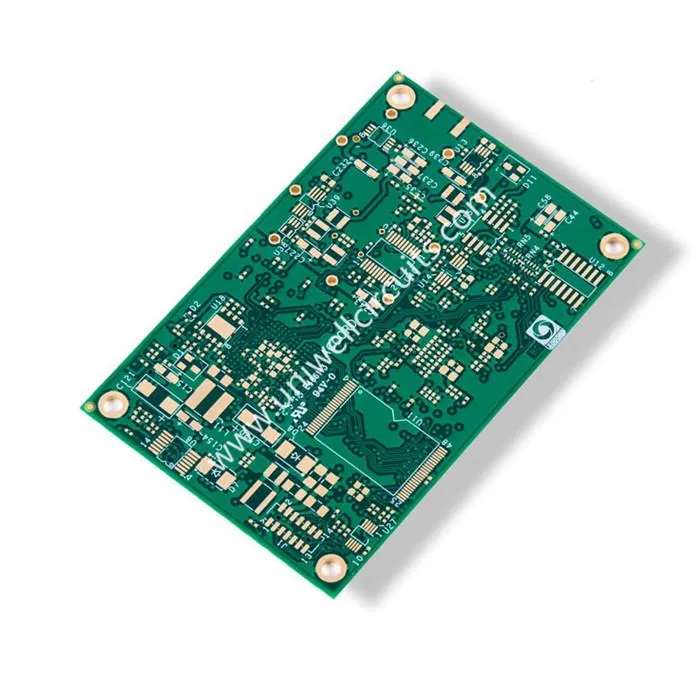

1.Popis výrobku
špecifikácia
Vrstva: 10
Hrúbka dosky: 1,59 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4.
Minimálna šírka čiary: 4,5 / 6 mil
Min otvor: 0,25 mm
Špeciálna požiadavka: nevodivá výplň, kontrola impedancie
UNIWELL poskytuje celkové riešenie pre klientov, ktorí potrebujú LED produkty.Jednou z našich primárnych podnikov je navrhnúť a vyrobiť LED modul pre zákazníkov, ktorí potrebujú LED reťazec dovnútra von. Naša Knowhow pokrýva proces technológie LED Chip smerom k obalom s LED diódami a LED aplikáciám. Ak zákazníci chcú prijať LED do svojich produktov, prídu najefektívnejšie celkové riešenie v čo najkratšom čase a následne s tým urobíme prototyp a samozrejme to dokážeme zaradiť do hromadnej výroby konkurencieschopnú cenu za najvyššiu kvalitu.
2. Informácie o spoločnosti
Založená v roku 2007, Uniwell obvody cO., LTD. je profesionálny výrobca PCB & PCBA a EMS (elektronická výrobná služba) s takmer 10 + ročné skúsenosti s vysoko presnými obojstranné a viacvrstvové PCBs (Printed Circuit Board) so zameraním na rýchle otáčanie, prototyp, stredné a veľké objemy. snažte sa čo najlepšie stať sa najlepším poskytovateľom elektronického vývojového riešenia na jednom mieste.
3.Our výrobné schopnosti pre dosku plošných spojov
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
4. Lead time
Už viac ako 10 rokov poskytujeme našim zákazníkom rýchle prototypy.
vrstvy | Quick-turn | Vzorka objednávky | Hromadné poradie |
jednoposteľová | 24 hodín | 3 pracovné dni | 7 pracovných dní |
dvojitý | 24 hodín | 4 pracovné dni | 7 pracovných dní |
4-6layer | 48 hodín | 5-6 pracovných dní | 10 pracovných dní |
8-12layer | 120 hodín | 7-9 pracovných dní | 15 pracovných dní |
FR-4 založené, Vylúčiť materiál dodať čas | |||
5.Packing & shipping
Balenie: Vnútorný antistatický vak + vonkajší štandardný kartón na export.
