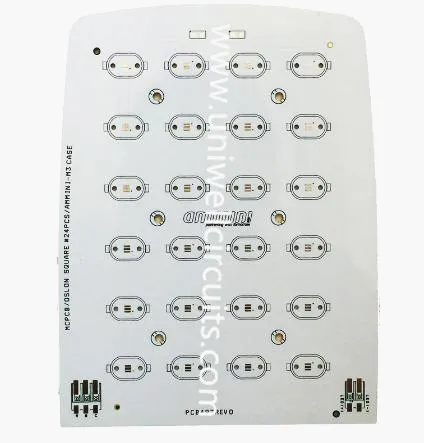

obojstranná hliníková doska
1. Opis výroby
Podrobnosti o obojstrannej hliníkovej doske | |
Názov výrobku: | obojstranná hliníková doska |
Základný materiál: | Hliníkový základný laminát |
Počet vrstiev: | 2 vrstvy |
Hrúbka medi: | 1oz alebo 35um |
Doska hotovej hrúbky dosky: | 1,6mm |
Farba masky pájky: | Biela kvapalina Photo Imageable Soldermask (LPI) |
Farba legendy: | žiadny |
Povrchová úprava: | OSP |
profil: | CNC + V-CUT |
Tepelná vodivosť: | 1.0W / mK |
Napäťové napätie izolovanej vrstvy | ≥3KV |
Oblasť použitia: | LED osvetlenie |
Vlastnosť hliníkových dosiek
1) Vysoká tepelná vodivosť
2) majú vynikajúcu retardáciu horenia
3) vysokú mechanickú pevnosť
4) rozmerová stabilita
5) veľmi dobrý chladič
6) elektromagnetické tienenie atď.
2. Informácie o spoločnosti
Ako dlhá história v Číne výrobca PCB, Uniwell vyrába rôzne typy PCB, vrátane jednostranné PCB, obojstranné PCB a viacvrstvové PCB, až 32 vrstiev. Naše rozmanité produkty z MCPCB, CEM-3 PCB, FR-4 PCB sú široko používané pre LED osvetlenie, napájanie, meranie, komunikáciu, inú elektroniku.
3.History
4.Prečo by ste mali vybrať Uniwell ako svojho dodávateľa?
5.Little znalosti --- Základné znalosti LED hliníkových substrátov.
Odvod tepla LED je najväčším bolením hlavy pre výrobcov LED.Heat disipation LED hliníková doska je druh dodávky tepla vedenie predhovoru, LED na rozptyľovanie základnej dosky, chladiaci modul, môže pridať LED oblasť na dne, pridať rozptyl tepla oblasť, pozostávajúca hlavne z obvodu z medenej fólie / keramický prášok + polymér / hliníková doska. Substrát rozptyľovania tepla má vysokú tepelnú vodivosť, bezpečnosť, ochranu životného prostredia a ďalšie funkcie pri aplikácii LED priemyslu. Nasleduje chengzhiyi circuit co., LTD. Zavedenie hliníkového substrátu LED s hliníkovými informáciami. Vzhľadom na vysokú tepelnú vodivosť a odvod tepla z hliníka, môže byť použitý na export vnútorného heat.LED hliníkový substrát je obyčajne pokovená medené dosky s vynikajúcou tepelnou vodivosťou, elektrickou izoláciou a mechanickým spracovaním. Pri navrhovaní skúste získať PCB v blízkosti hliníkovej základne a potom znížte tepelný odpor plniaceho lepidla.
Obvodová vrstva (to znamená, medené fólie) zvyčajne leptaním tlačeného obvodu, komponenty vzájomného spojenia, zvyčajne silne prúdové obvodové vrstvy potrebujú talent, potom by sme mali použiť silnejšiu medenú fóliu, hrúbka je zvyčajne 35 mikrónov až 280 mikrónov; Tepelná izolácia je umiestnená v základných zručnostiach z LED hliníkových dosiek, zvyčajne je tvorená špeciálnou keramikou naplnením špeciálneho polyméru, malou tepelnou odolnosťou, vynikajúcimi viskoelastickými funkciami, tepelným starnutím, môže prijať mechanické a tepelné namáhanie.
Tepelná izolačná vrstva vysoko funkčného hliníkového substrátu LED sa používa na to, aby mala vynikajúcu tepelnú vodivosť a vysokú pevnosť elektrickej izolácie.Metal vrstva je LED hliníkové doskové nosné komponenty, požiadavka s vysokou tepelnou vodivosťou, je zvyčajne hliníková doska, môže tiež použiť med (meď môže dodávať veľmi dobrú tepelnú vodivosť), vhodná pre vŕtanie, dierovanie a strihanie a strihanie, ako napríklad mechanické spracovanie. Dáta PCB majú tú výhodu, že nie sú porovnateľné s inými údajmi. Vhodné výkonové prvky pre SMT. objem je výrazne znížený, chladiaci účinok je vynikajúci, výborná funkcia izolácie a mechanická funkcia.
