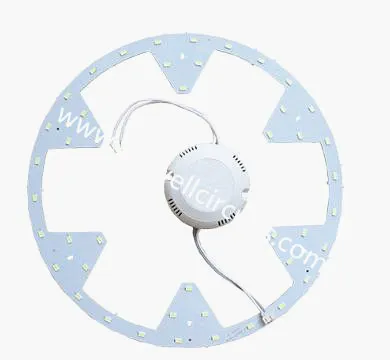

Obvodová doska interných zariadení
1. Špecifikácia výroby
Podrobnosti pre obvodovú dosku interných zariadení | |
Názov výrobku: | Obvodová doska interných zariadení |
Základný materiál: | Hliníkový základný laminát |
Počet vrstiev: | 2 vrstvy |
Hrúbka medi: | 1oz alebo 35um |
Doska hotovej hrúbky dosky: | 1,6mm |
Farba masky pájky: | Biela kvapalina Photo Imageable Soldermask (LPI) |
Farba legendy: | žiadny |
Povrchová úprava: | OSP |
profil: | CNC + V-CUT |
Tepelná vodivosť: | 1.0W / mK |
Napäťové napätie izolovanej vrstvy | ≥3KV |
Oblasť použitia: | LED osvetlenie |
Vlastnosť hliníkových dosiek
1) Vysoká tepelná vodivosť
2) majú vynikajúcu retardáciu horenia
3) vysokú mechanickú pevnosť
4) rozmerová stabilita
5) veľmi dobrý chladič
6) elektromagnetické tienenie atď.
2. Informácie o spoločnosti
Uniwell okruhy Co, Ltd, založená v roku 2007 v Shenzhen, susedí Hong Kong s ľahkou dopravou a ideálne umiestnenie. Na začiatku sme distribútorom PCB, od nášho vzniku sme sa dôrazne zamerali na kvalitu, náklady a servis a zažili nepretržitý rast.
Uniwell sa zameriava na vysoko-mixové, nízkoobjemové a rýchle točenia. So špeciálnou pozíciou na trhu a vynikajúcou firemnou kultúrou môžeme poskytnúť službu "one-stop shop" od 1 do 32 vrstiev produktov PCB, ktoré zahŕňajú PCB s jednovrstvovými a dvojvrstvovými vrstvami, viacvrstvové PCB, hliníkové PCB (Flexible PCB) , Rigid-Flex PCB (PCB-Flexibilné), dosky plošných spojov vysokej hustoty (HDI), ťažké medené dosky, zakryté kapacitné a odporové dosky atď. Naše produkty pokrývajú rôzne výrobky vyvážané do Európy, Ameriky a Ázie.
Teraz spoločnosť Uniwell vytvorila vývoj trhu, produktový výskum, vývoj, výrobu, kompletný systém záruky kvality, zameriavame sa na kvalitu, náklady, služby a skúsenosti s nepretržitým rastom a úspešne absolvujeme certifikáciu medzinárodných systémov kvality ako ISO 9001 , UL a ISO 14001 systém kvality životného prostredia.
3. Spoločný míľnik
4. Schopnosť produktu
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
5. Výrobné zariadenia
Uniwell má dlhoročné skúsenosti s výrobou hliníkovej dosky. S naším pokročilým inžinierskym a výrobným tímom a špičkovým výrobným zariadením zabezpečuje dokonalú izoláciu medzi jednotlivými vrstvami a dobrým výkonom každého vodiča v viacvrstvových plošných spojoch.
