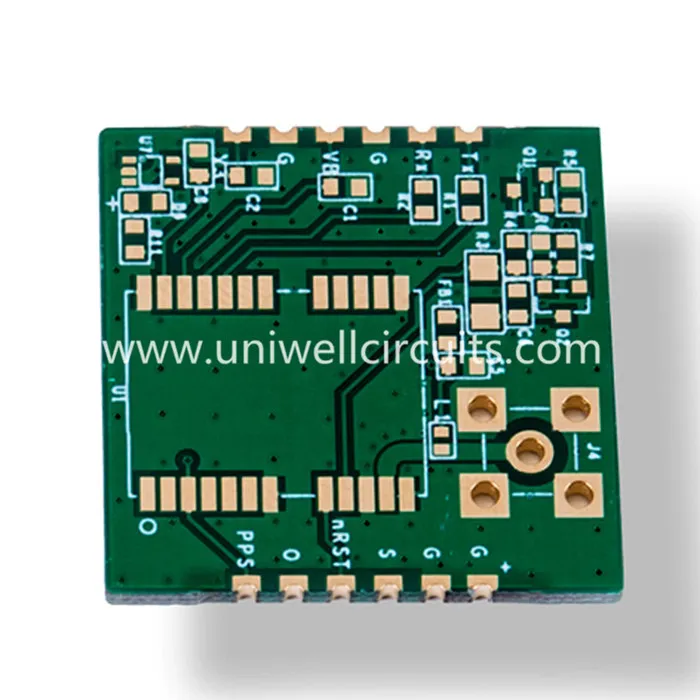

Obojstranná doska ENIG
1. Popis výrobku
špecifikácie:
Vrstva: 2
Hrúbka dosky: 1,6 mm
Povrchová úprava: Chemické zlato.
Materiál: FR4 TG130.
Minimálna šírka čiary: 10 / 10mil
Min otvor: 0,3 mm
2. Informácie o spoločnosti
UNIWELL obvody co., LTD. je profesionálny výrobca dosiek s plošnými spojmi (PCB) z Číny, špecializujeme sa na poskytovanie služieb výroby pre tuhé PCB, flex PCB, rigid-flex PCB, vysokofrekvenčné PCB a tiež hliníkové PCB. Máme 2 továrne, môžeme plne vyhovieť vášmu prototypu príkazu na objem objednávky. Veľmi sa zameriavame na kvalitu výrobkov a v októbri 2010 sme získali osvedčenie IS09001-2008, ISO TS16949: 2009 pre automobilový priemysel. Aplikačné polia našich produktov sú rôzne: spotrebná elektronika, priemysel, automobilový priemysel, komunikácia, IT, bezpečnosť , lekárske výrobky a ďalšie. Očakávame, že bude váš dlhodobý partner v Číne.
3.Key špecifikácie
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
Voľný poplatok E-test: 100%
Kontrolná norma: IPC-A-600H / IPC-6012B, trieda 2/3
Odchádzajúce správy: konečná kontrola, E-test, skúška spájkovania, mikrosekcia a ďalšie
Certifikáty: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4.Čo je prekrytá dierou?
Obmedzené viazanie je pri pokovovaní nad priechodným otvorom tak, aby bol povrch plne metalízovaný s minimálnou hrúbkou pokovovania meď / čiapka 5um pre požiadavky triedy 2 alebo 12um pre požiadavky triedy 3.
To je závislé na plniacom materiáli, ktorý je epoxidovou živicou, na rozdiel od soldermask, pretože epoxid bude minimalizovať riziko vzduchových bublín alebo expanziu výplne počas spájkovacích operácií.Toto môže byť zaradené do IPC-4761 ako typ VII - naplnené a zakryté cez otvory. Zvyčajne sa používa pre konštrukcie s viazanými vložkami alebo v BGA aplikáciách, kde sa vyžadujú funkcie s vysokou hustotou.
