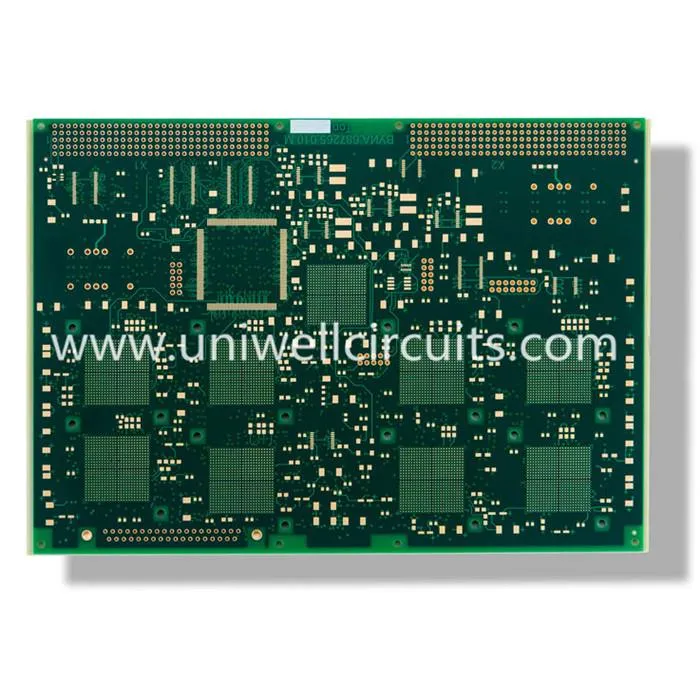

FR4 viacvrstvová PCB
1. Popis výrobku
špecifikácie:
Vrstva: 16
Hrúbka dosky: 2,6 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4.
Minimálna šírka čiary: 5,9 / 4,5 mil
Min otvor: 0,3 mm
Uniwell je silná schopnosť zabezpečiť dobrú kvalitu pre viacvrstvové PCB, Uniwell bol jedným z popredných dodávateľov mnohých spoločností, ktoré potrebujú rýchle obraty a vynikajúcu kvalitu. Schopný zaobchádzať s viacvrstvovými objednávkami PCB a prototypovými požiadavkami so širokou škálou materiálov, Uniwell zabezpečuje, že vaše PCB potreby sa dostanú včas, vždy.
S 10-ročnou orientáciou na skúsenosti s PCB spolu s vynikajúcou kvalitou, pokročilými službami a konkurenčnými cenami Uniwell získal dôveru a podporu mnohých zákazníkov. Táto doska s plošnými spojmi je štvorvrstvová doska so zelenou pálivou maskou a bielou sieťovinou.
2. Informácie o spoločnosti
Uniwell založená v roku 2007, ktorá obsahuje 2 továrne, jeden je v Shenzhen špeciálne pre rýchle otočenie: Prototyp, vzorkovanie a Malý objem objednávky 8000 typov za mesiac 24hours rýchle zase. Približne 260 zamestnancov, 33eng. 36 pracovníkov QA & QC a je schválený podľa UL (E314500), IS0 9001, ISO 14001, TS16949: 2014.
A druhá je v Jiangmen, bola založená v októbri 2010. Táto továreň je špeciálna pre stredne veľké a masové výrobné zákazky Približne 250 zamestnancov, Kapacita 300.000 štvorcových stôp za mesiac. Schválila UL (E314500), IS0 9001, ISO 14001, TS16949
3.Naša schopnosť
Sme sa venovať PCB 10+ rokov, máme veľkú schopnosť podporiť vaše požiadavky, zároveň Uniwell ponúka vynikajúce služby a konkurencieschopné, takže sme získali veľa zákazníkov 'dôveru a podporu.
1) továreň Shenzhen
| materiál | |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
2) továreň Jiangmen
| materiál | FR4 (normálny alebo vysoký TG alebo bez halogénov) |
CEM-3 Al založené | |
Max. Veľkosť dokončovacej dosky | 540 x 620 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,2mm |
Pomer strán | 12:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Počet vrstiev | 12 |
Max. hrúbka medi | 3 OZ vnútorná vrstva / 4OZ vonkajšia vrstva |
Cieľová tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 4 / 4mil |
BGA pitch | 10mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná strieborná / cínová OSP, odlupovacia maska, karbonová pasta |
