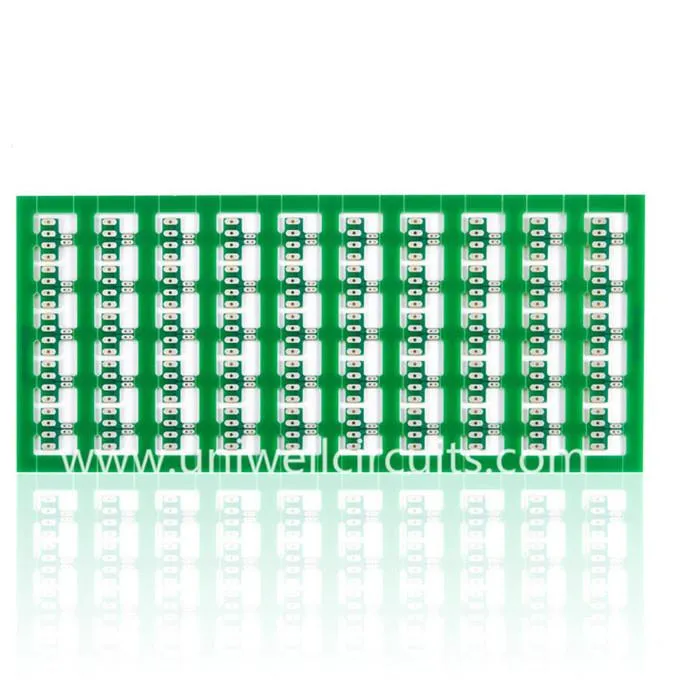

Bezhalogénová jednoplášťová PCB
1. Opis výroby
špecifikácia
Vrstva: 1
Hrúbka dosky: 1,60 mm
Povrchová úprava: LF HASL.
Materiál: bez obsahu halogénov FR4.
Minimálna šírka čiary: 20 / 20mil
Ako spoločnosť registrovaná podľa normy ISO9001, sme jedným z najznámejších výrobcov PCB v Číne, ktorí sa usilujú o to, aby vyrobili ekologicky šetrné PCB, ktoré zmierňujú obavy klientov. Bežne používané substráty pre bezhalogénové PCB sú S1155 (FR4) a S1165 (FR4), nasledujúca tabuľka uvádza niektoré parametre týchto substrátov:
| materiál | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. Bezhalogenová schopnosť výroby PCB
Ponúkame niektoré pokročilé funkcie pre bezhalogénové PCB výrobné služby, nájdete v nižšie uvedenej tabuľke pre komplexné možnosti:
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 32 |
Max. meď (vnútorná / vonkajšia) | 5OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
3. Informácie o spoločnosti
UNIWELL okruhy čo., LTD.was nájdený v Shenzhen Čína v roku 2007, ktorý je professioanl vo výrobe, vývoze a marketingu rôznych vysoko presných PCB a PCBA. V priemysle plošných spojov, s najnovšími technológiami vývoja, výrobnými zariadeniami a bohatými výrobnými skúsenosťami, UNIWELL môže ponúknuť aký druh PCB chcete a výrobky sú široko schválené mnohými miestnymi a zámorskými spoločnosťami a sú vyvážané do celého sveta, ako je juhovýchodná Ázia , Európa, Severná Amerika, Južná Amerika, Stredný Východ, Hongkong a Taiwan, atď.
4.Certifications
Uniwell je schválený ISO9001, ISO14001, TS16949 a UL.
5.FAQ
Otázka: Aký je Váš časový čas?
Lead čas je zvyčajne presný, zvyčajne 5-10 dní pre vzorku PCB, 10-15 dní pre sériovú výrobu. V prípade nejakej mimoriadnej situácie môžeme klientovi vopred poradiť, aby sa zabránilo neočakávaniu alebo strate na strane zákazníka.
Otázka: Aké sú vaše testovacie pravidlá a ako kontrolujete kvalitu?
Pre vzorku, zvyčajne sa testuje lietajúcou sondou; pre PCB Objem viac ako 3 metre štvorcových, zvyčajne testovaný pomocou upínacieho zariadenia, bude to rýchlejšie. Kvôli mnohým krokom k výrobe PCB obvykle vykonávame kontrolu po každom kroku.
Otázka: Aký je váš balík?
S vnútorným vákuovým balením a kartónom.
Otázka: Doručenie do PCB?
Je to závislé od zákazníka, niekedy sme prepravili nášho prepravcu, ktorý je tiež agentúrou DHL, TNT, UPS, FedEx a tak ďalej. Náš prepravca môže poskytnúť oveľa lepšie náklady na prepravu, než sa dostaneme priamo z tých expresných podnikov.
Otázka: Aká je vaša schopnosť produkovať?
Naša schopnosť je priemerne 300.000 štvorcových metrov za mesiac.
Otázka: Dovolíte mi dať niekoľko číselných dielov dohromady do jedného panelu?
Áno, toto sa zvyčajne vyskytuje v továrni, a tak môže zákazník pomôcť znížiť niektoré náklady a do istej miery to môže pomôcť znížiť niektoré náklady na montáž.
Otázka: Aké je vaše minimálne množstvo objednávky?
Nemáme žiadne obmedzenia týkajúce sa MOQ, prototyp, stredný objem a veľký objem sú všetky prijateľné.
