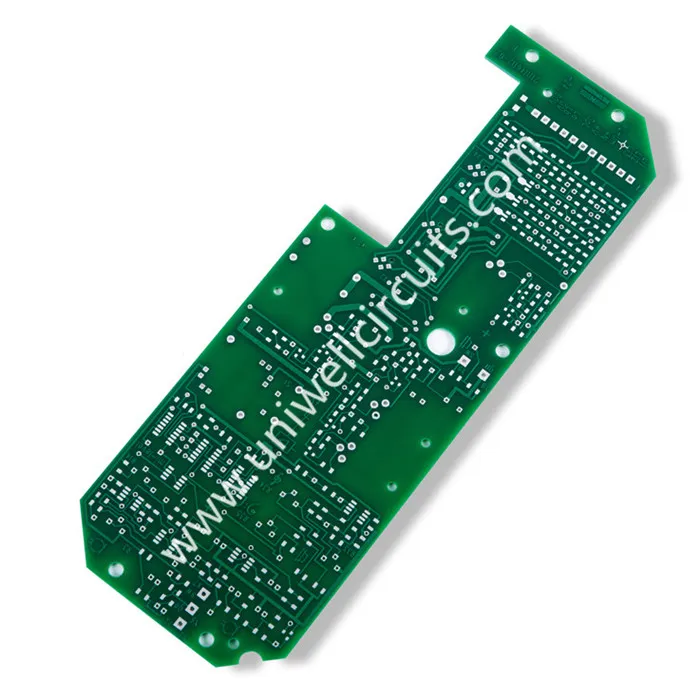

Ovládacia doska motora
1. Popis výrobku
špecifikácie:
Materiál: FR-4
Hrúbka dosky: 1,6 mm
Hmotnosť medi: 1oz
Hrúbka medi: 18um
Povrchová úprava: HASL bez olova
FR-4 (alebo FR4) je označenie stupňa NEMA pre sklo vystužené epoxidové lamináty. FR-4 je kompozitný materiál pozostávajúci z tkaného skleného vlákna s poťahom epoxidovej živice, ktorý je odolný voči ohňu (samozhášavý). To je bežný materiál u spoločnosti Uniwell, vždy máme tento materiál na sklade. Ak nám pošlete objemovú produkciu, nemusíte sa obávať nedostatku materiálu.
2.PCB špecifikácie:
| materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
3. Tipy na nákup:
a.Pre objednávku PCB, uveďte súbor Gerber alebo * pcb súbor. Všetky podrobnosti sú tiež vítané, ak nie sú žiadne súbory Gerber, viacvrstvové PCBA.
b.PCB vzorka, malý objem PCB, PCB sériovej výroby sú všetky akceptovať.
c.Pri objednávaní PCBA (Control Car PCB) uveďte súbor Gerber, * .pcb súbor a zoznam kusovníkov.
d. Spätné inžinierstvo a služba klonovania PCB je možné dodať s dodanou doskou s plošnými spojmi.
e.Akékoľvek otázky, uvítajte nás kontaktovať zaslaním dotazu. Vaša spokojnosť je naša snaha.
4.FAQ
Otázka: Môžem mať svoje LOGO o produktoch?
Áno, samozrejme. Môžeme laserom svoje logo na výrobky.
Q: s ktorými krajinami ste spolupracovali?
Odteraz spolupracujeme s USA, Ruskom, Európou, Pakistanom, Singapurom, Nemeckom, Argentínou, Austráliou a podobne.
OTÁZKA: Čo je štandardný termín dodania?
Dodávacie podmienky EXW, FCA, FOB, DDU atď. Sú k dispozícii na základe každej ponuky.
Otázka: Čo je to PCB šablóna?
Je to tenká oceľová doska, na ktorej je veľa dierok. Blok je len písať prázdne a PCB pad miesto presne kričať. Táto vec je automatický alebo poloautomatický stroj pripojený na použitý čip. Oceľový kryt oka na doske, potom kefka na pastu, na takej dosky spájkovacej dosky a potom vložte komponenty. Vykurovacia pec vnútri domu, lepšie zvárajú.
