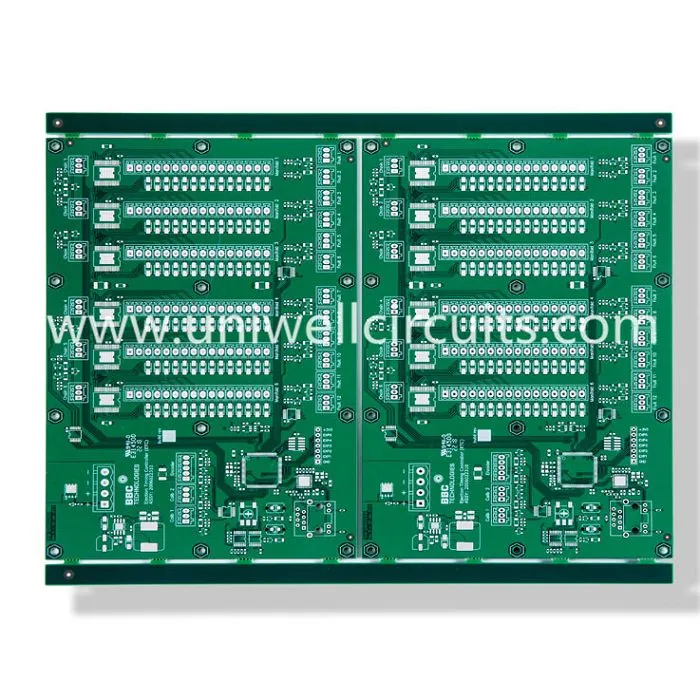

Ťažké medené dosky

1.Popis výrobku

špecifikácie:
Vrstva: 4
Hrúbka dosky: 1,6 mm
Povrchová úprava: ponorné striebro.
Materiál: FR4 TG170.
Minimálna šírka čiary: 8/10 mil
Hmotnosť medi: 105μm

Uniwell obvody budujú ťažké medené dosky so stopami a medenými lietadlami do 10 uncí počas 10 a viac rokov. Naša skúsenosť spočíva v výrobe za rozumnú cenu, ťažkých medených PCB, ktoré majú osvedčené konštrukcie. Náš inžiniersky tím môže s vami spolupracovať, aby skontroloval dizajn, aby sa ubezpečil, že môžu byť vyrobené s najvyššou kvalitou pri najlepších celkových nákladoch.

2. Informácie o spoločnosti
Uniwell obvody co., LTD. bola založená v roku 2007 v Shenzhen, susedí Hong Kong s ľahkou dopravou a ideálne umiestnenie. Sme popredným výrobcom PCB v Číne, silne sa zameriavame na kvalitu, náklady a služby, a zažil nepretržitý rast.Uniwell Circuits ponúka high-mix, nízke objemy a rýchle točiť PCB služby. So špeciálnou pozíciou na trhu a vynikajúcou firemnou kultúrou, môžeme poskytnúť službu One-Stop Shop od 1 do 32 vrstiev produktov PCB, ktorá zahŕňa jednovrstvové a dvojvrstvové PCB, viacvrstvové PCB, hliníkové PCB (Metal core PCB) Flexible PCB (FPCB) , Rigid-Flex PCB (Flex-rigid PCB), PCB dosky s vysokou hustotou (HDI), ťažké medené dosky, zakryté kapacitné a odporové dosky. Naše rôzne produkty sú vyvážané do Európy, Ameriky a Ázie.

Teraz spoločnosť UNIWELL vytvorila vývoj trhu, produktový výskum, vývoj, výrobu, plnohodnotný systém riadenia kvality, zameriavame sa na kvalitu, náklady, služby a skúsenosti s nepretržitým rastom a úspešne sme úspešne absolvovali certifikáciu medzinárodných systémov kvality ako ISO 9001 , UL a ISO 14001 systém kvality životného prostredia. Očakávame, že bude váš dlhodobý partner v Číne.

3. Naše moderné vybavenie

4.Mobilné PCB schopnosti

5.Viete o ťažkých medených PCB
Ťažké medené dosky sú dosky plošných spojov s 3 alebo viac uncími hotovej medi vo vnútornej a / alebo vonkajšej vrstve.

Ako sa vyrábajú ťažké medené PCB?
Amitron využíva jedinečný proces označovaný ako "laminované depozície". Táto kombinácia procesov umožňuje, aby sa extrémne požiadavky na hrúbku medi stali veľmi praktickými a nákladovo efektívnymi. Tento proces využíva ťažkú bázu medi, ktorá dodáva konzistentné a spoľahlivé okruhy s vysokým výkonom pri umiestňovaní do našich systémov pokovovania a leptania, čo nám umožňuje vytvárať dobre definované okraje dráhy, jemnejšie čiary a jemnejšie priestory.

Výhody ťažkých medených PCB
● Odstránenie zložitých konfigurácií káblových rozvodov
● Zvýšená prenosová kapacita prúdu
● Zvýšená odolnosť voči teplotným namáhaniam
● Optimalizované použitie exotických materiálov s vysokou teplotou s nižšou pravdepodobnosťou zlyhania obvodu
● Schopnosť integrovať viacnásobné hmotnosti medi na rovnakú vrstvu obvodov (redukcia počtu vrstiev)
● Pridané medené pokovovanie v tepelných priechodoch (zníženie tepelného odporu)
● Výberové plochy pokryté ťažkou meďou môžu fungovať ako chladič alebo rozhranie na studenú platňu (zabudované chladiče)
● Integrácia vysokoprúdových obvodov a riadiacich obvodov na jednu PCB

Aplikácie ťažkých medených plošných spojov
Dopyt po ťažkých medených obvodoch v oblasti automobilového, počítačového, priemyselného riadenia a armády rastie veľmi rýchlo. Viac ako 80% existujúcich výrobcov PCB je obmedzených alebo nie je schopných vytvárať spoľahlivé dosky s plošnými spojmi ťažkých medených káblov.
● Solárne konvertory
● Bezpečnostné a signálne systémy
● Obnoviteľné zdroje energie a zásobníkové čerpacie stanice
● Kontrola krútiaceho momentu
● Vysoko výkonné usmerňovače
● Relé preťaženia
● Prevodníky výkonu pre železničné systémy
● Monitory elektrického vedenia
● Trakčné meniče pre železničné aplikácie
● Systémy UPS
● Elektrické nabíjanie vozidiel (komerčné a priemyselné)
● Ochranné relé
● Budiace systémy pre regulátory výkonu
● Systémy riadenia polohy
● Spínacie systémy napájania
● systémy HVAC
● Zálohovanie energie a elektrickej siete
● Aplikácie jadrovej energie
● Lineárne reaktory
● Hydroelektrárne
● Prepäťové ochrany
● Poistkové bloky
● Zváracie zariadenia
● Systémy riadenia zbraní
● Radarové systémy

Vodič za dopytom po medených plošných spojoch stále zvyšuje výkon, výkon a požiadavky na náklady. Firma Uniwell, ktorá je odborníkom na tepelné spracovanie PCB známa v priemysle, vyrába PCB s ťažkým pokovovaním od roku 2007 a sme schopní vyrobiť 10 uncí dokončenej medi a spoľahlivo nastriekať ochrannú a konzistentnú spájkovú masku so zobrazenou nomenklatúrou. Extrémny medený okruh by mohol využiť 5 oz. v stenách steny a 10 oz. povrchová meď.
