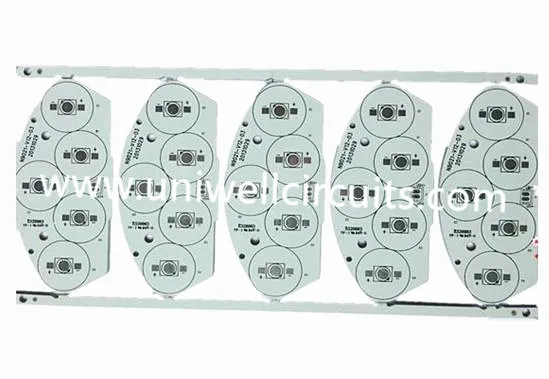

Viacvrstvová doska s plošnými spojmi z hliníka
1.Popis výrobku
| Viacvrstvová doska s plošnými spojmi z hliníka | Layer: 4Layer |
Materiál: FR4 | Mini otvory: 0,2 mm |
Hrúbka: 1,6 mm | Mini Šírka / priestor: 4 mil. / 4 mil |
Hrúbka medi: 1oz | Body testovania: 3500 |
Povrchová úprava: ponorné zlato | Spájkovacia maska: LPI biela |
Funkcia: LED plošný spoj |
Výhody z hliníkovej dosky s plošnými spojmi
● Rozptýlenie tepla dramaticky prevyšuje štandardné konštrukcie FR-4.
Použité dielektrikum je typicky 5 až 10 krát tepelne vodivé ako bežné epoxidové sklo a desatina hrúbky
● Tepelný prenos je exponenciálne účinnejší ako konvenčná tuhá PCB.
● Môžu sa použiť nižšie medené hmotnosti, ako sú uvedené v tabuľkách IPC tepla
Uniwell vyrába hliníkové dosky s plošnými spojmi (tiež nazývané kovové PCBs) už viac ako desať rokov a všetky sú schválené ISO9001, ISO14001, TS16949 a UL.
2.Product detail
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
3.Aplikácie hliníkových PCB
Napriek tomu, že Power Converters a LED sú najväčšími užívateľmi týchto produktov, Automotive a RF spoločnosti sa tiež snažia využiť výhody týchto konštrukcií. Zatiaľ čo konštrukcia s jednou vrstvou je najjednoduchšia, v spoločnosti Amitron sú k dispozícii ďalšie možnosti konfigurácie vrátane:
Flexibilné hliníkové PCB
Jedným z najnovších vývojov v materiáloch IMS je flexibilný dielektrikum. Tieto materiály majú systém polyimidovej živice s keramickými výplňami, ktorý poskytuje vynikajúcu elektrickú izoláciu, flexibilitu a samozrejme tepelnú vodivosť. Pri aplikácii na pružný hliníkový materiál, napríklad 5754 alebo podobný, môže byť výrobok vytvorený tak, aby sa dosiahli rôzne tvary a uhly, ktoré môžu eliminovať nákladné svietidlá, káble a konektory. Hoci sú tieto materiály flexibilné, majú byť ohnuté na mieste a zostávajú na mieste. Nie sú vhodné pre aplikácie, ktoré sa majú pravidelne ohýbať.
Hybridné hliníkové PCB
V "hybridnej" konštrukcii IMS sa "podzostava" nehrdzavejúceho materiálu spracováva nezávisle a potom sa na hliníkový podklad prilepí tepelnými materiálmi. Najbežnejšou konštrukciou je 2-vrstvová alebo 4-vrstvá podzostava vyrobená z konvenčného FR-4. Spojenie tejto vrstvy s hliníkovou základňou s tepelným dielektrikom môže pomôcť rozptýliť teplo, zlepšiť tuhosť a pôsobiť ako štít. Ďalšie výhody zahŕňajú:
● Menej nákladné ako konštrukcia všetkých tepelne vodivých materiálov
● Poskytuje vynikajúci tepelný výkon nad štandardným produktom FR-4
● Môže eliminovať nákladné chladiče a súvisiace montážne kroky
● Môže byť použitý v RF aplikáciách, kde je požadovaná povrchová vrstva PTFE pre svoje "stratové charakteristiky".
● Použitie komponentných okien v hliníku na umiestnenie komponentov s priechodnými otvormi. Umožňuje konektorom a káblom prechádzať spojenia cez podklad, zatiaľ čo spájkovací plech vytvára tesnenie bez potreby špeciálnych tesnení alebo iných nákladných adaptérov.
Viacvrstvové hliníkové PCB
Spoločné na trhu s vysokovýkonným napájaním sú viacvrstvové IMS PCB vyrobené z viacerých vrstiev tepelne vodivých dielektík. Tieto konštrukcie majú jednu alebo viac vrstiev obvodov uložených v dielektriku s nelepenými prúdnicami, ktoré pôsobia buď ako tepelné priepusty, alebo ako signálové vinutia. Zatiaľ čo sú drahšie a menej efektívne pri prenášaní tepla ako konštrukcia s jednou vrstvou, poskytujú jednoduché a efektívne riešenie na odvádzanie tepla v komplexnejších konštrukciách.
Aluminiové PCB s priechodnými otvormi
V najkomplexnejších konštrukciách môže hliníková vrstva tvoriť jadro viacvrstvovej tepelnej konštrukcie. Hliník je predvŕtaný a naplnený dielektrikom pred laminovaním. Tepelné materiály alebo podzostavy môžu byť laminované na obidve strany hliníka pomocou tepelne spojených materiálov. Po dokončení laminácie sa dokončená zostava vyvrtáva podobne ako bežná viacvrstvová PCB. Zasklené otvory prechádzajú cez voľné priestory v hliníku, aby sa udržala elektrická izolácia. Alternatívne medené jadro môže umožniť jednak priame elektrické pripojenie, ako aj izolované priechodné otvory.
