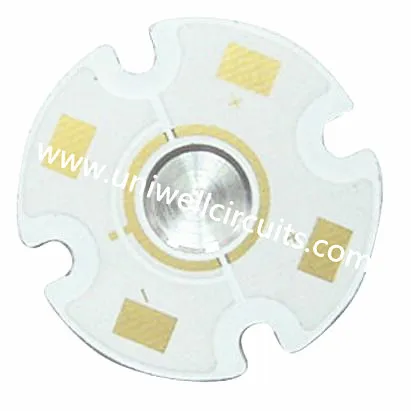

Viacvrstvová hliníková základná doska

Viacvrstvová doska s plošnými spojmi z hliníka

1.Popis výrobku

Výhody z hliníkovej dosky s plošnými spojmi

● Rozptýlenie tepla dramaticky prevyšuje štandardné konštrukcie FR-4.

Použité dielektrikum je typicky 5 až 10 krát tepelne vodivé ako bežné epoxidové sklo a desatina hrúbky

● Tepelný prenos je exponenciálne účinnejší ako konvenčná tuhá PCB.

● Môžu sa použiť nižšie medené hmotnosti, ako sú uvedené v tabuľkách IPC tepla

Uniwell vyrába hliníkové dosky s plošnými spojmi (tiež nazývané kovové PCBs) už viac ako desať rokov a všetky sú schválené ISO9001, ISO14001, TS16949 a UL.

2. Medzinárodné certifikácie

špičková kvalita našich produktov je zaručená medzinárodnými certifikáciami. Prešli sme mnohými medzinárodnými certifikáciami a môžete získať veľkú dôveru v náš produkt.

3.Hliníkové PCB
Každý pevný a flexibilný dizajn dosky plošných spojov (PCB) je iný, prispôsobený tak, aby vyhovoval účelu dosky. To isté platí pre základný materiál PCB - sklolaminát je populárny základný materiál, ale PCB na báze hliníka sú tiež veľmi účinné v mnohých aplikáciách. Hliníkové PCB pozostávajú z kovového laminátu laminovaného na báze medi, ktorý prináša vysoký výkon vrátane vynikajúcej tepelnej vodivosti a elektrickej izolácie.

Spoločnosť Millennium Circuits Limited, ktorá sídli v meste Harrisburg v štáte Pennsylvania, je popredným poskytovateľom širokého sortimentu dosiek s plošnými spojmi, vrátane hliníkovej dosky z kovu alebo kovového jadra pre automobilový, letecký, spotrebný a lekársky priemysel. Tu je náš pohľad na využitie a výhody PCB na báze hliníka. Získajte ceny a dodacie lehoty

Hliníková doska je kovová doska a jej štruktúra je rozdelená na tri vrstvy:
Hliníkové dosky s plošnými spojmi sú tiež známe ako PCB s kovovou základňou a pozostávajú z kovových laminátov pokrytých vrstvami okrajov medených fólií. Sú vyrobené zo zliatinových dosiek, ktoré sú kombináciou hliníka, horčíka a siluínu (Al-Mg-Si). Hliníkové dosky plošných spojov poskytujú vynikajúcu elektrickú izoláciu, dobrý tepelný potenciál a vysoký výkon obrábania a odlišujú sa od iných PCB niekoľkými dôležitými spôsobmi.

Základná vrstva pozostáva z substrátu z hliníkovej zliatiny. Použitie hliníka robí tento typ PCB vynikajúcou voľbou pre technológiu cez dieru, o ktorej sa hovorí neskôr v tomto článku.

Tepelnoizolačná vrstva je kriticky dôležitou súčasťou PCB. Obsahuje keramický polymér s vynikajúcimi viskoelastickými vlastnosťami, vysokým tepelným odporom a chráni plošné spoje proti tepelným a mechanickým namáhaniam.

Obvodová vrstva obsahuje predtým uvedenú medenú fóliu. Výrobcovia plošných spojov vo všeobecnosti používajú medené fólie v rozmedzí od 1 do 10 uncí.

Dielektrická vrstva izolácie absorbuje teplo, pretože prúd preteká obvodmi. Toto sa prenáša na hliníkovú vrstvu, kde je teplo rozptýlené.

Dosiahnutie najvyššieho možného svetelného výkonu vedie k zvýšenému teplu. PCB so zlepšeným teplotným odporom predlžujú životnosť vášho hotového výrobku. Kvalifikovaný výrobca vám poskytne vynikajúcu ochranu, tepelné zmierňovanie a spoľahlivosť dielov. V spoločnosti MCL sa držíme na výnimočne vysokých štandardoch, ktoré vaše projekty vyžadujú.

Máme radi, že naši klienti sú čo najviac informovaní o rôznych typoch produktov, ktoré ponúkame spoločnosti UNIWELLL. Napriek tomu, že meniče výkonu a osvetľovacie projekty sú najväčšími užívateľmi kovových PCB, existuje mnoho rôznych spôsobov použitia. LED výrobcovia plošných spojov tvoria väčšinu kovových dosiek s plošnými spojmi, môžu využívať výhody hliníkového jadra materiálu PCB. Každý dodávateľ z hliníkového jadra by mal svojim zákazníkom pomôcť posúdiť ich potreby tepelnej kontroly a izolácie. Hliníkové jadrá PCB sa zvyčajne používajú s biela alebo čiernou maskou na spájkovanie a MCL má špecifickú bielu masku pre LED aplikácie.

FAQ

Otázka: Ako udržujeme nízke ceny?

Máme vzťahy s veľkým počtom výrobcov dosiek a môžeme nájsť ten najlepší zdroj PCB, aby ste konzistentne šetrili náklady, splnili váš vývojový plán, splnili vaše prototypové požiadavky alebo potreby masovej výroby.

Otázka: Čo je Test NRE?

Test NRE je jednorazový "neopakujúci sa náklad" pre elektrický test. Tento poplatok je voliteľný, ale keď je zaplatený, všetky dosky s obvodmi sa testujú vždy, keď sa objedna číslo a revízia bez dodatočného poplatku.

Otázka: Kedy zaplatíte poplatok za náradie NRE za mé dosky s plošnými spojmi?

Zaplatíte len poplatok za nástroj, ak prejdete priamo do výroby (vlastné spek) bez toho, aby ste ako prvý krok objednali ako prvok (Standard Spec). Nebudeme účtovať nástrojov pre protokoly Protos (štandardné spec) a ani nepožadujeme účtovanie nástrojov, ak sa preformuluje (Standard Spec) pre výrobu (štandardné spec).

Otázka: Ak máte len malú zmenu v mojom dizajne, účtujeme Tooling NRE?

Pri každej zmene dosky s plošnými spojmi jej priradíme úplne nové nástroje. To pomôže zabrániť použitiu starého diela alebo cnc programovania. Dokonca aj menšia zmena bude vyžadovať rovnaký proces ako nové súbory, takže sa môže použiť poplatok za používanie nástrojov. Obráťte sa na svojho predajcu o podrobnosti.

Otázka: Na aké štandardy prijateľnosti budeme stavať?

IPC A600 trieda 2 až IPC 6012 trieda 3A
