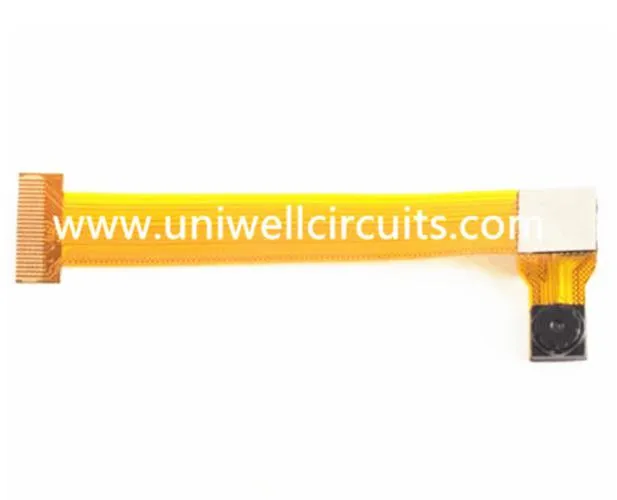

Obojstranná flexibilná doska pre laptop
1.Popis výrobku
špecifikácia
Názov: Obojstranná flexibilná doska pre laptop
vrstvy: 2
Hrúbka: 0,12 mm
Materiál: obojstranný elektrolytický materiál bez lepidla.
Hrúbka medi: 1/2 OZ
Povrchová úprava: 1 mikrovýčik ponorený.
Minimálna šírka čiary: 0,15 mm / 0,075 mm.
Hrúbka zosilnenia FR4: 0,3 mm.
Aplikácia: laptop
Flexibilné plošné spoje ponúkajú široké spektrum fyzických a elektrických prepojovacích riešení, ktoré sa nedajú dosiahnuť pomocou riešení s pevnými plošnými spojmi. S 10-ročnou skúsenosťou v hromadnej výrobe je spoločnosť Uniwell vedúcou spoločnosťou v oblasti konverzie materiálov, výroby a montáže komponentov na flexibilné plošné spoje.
2.Naše dodávatelia
Máme dlhodobé partnerstvo so svetovými špičkovými dodávateľmi.
Rozvíjať silné vzťahy s dodávateľmi tým, že jasne komunikujú o našich potrebách a očakávaniach. Zapojte dodávateľa do našej filozofie kvality a spoločne sa podieľajte na hodnotení nových produktov a procesov.
3. Použitie
Väčšina flexibilných obvodov sú pasívne elektroinštalačné štruktúry, ktoré sa používajú na prepojenie elektronických súčiastok, ako sú rezistory, kondenzátory, integrované obvody a podobne, aj keď niektoré sa používajú len na vytváranie prepojení medzi inými elektronickými zostavami aj priamo alebo pomocou konektorov. V oblasti automobilového priemyslu sa používajú flexibilné obvody v paneloch zariadení, ovládacích prvkoch pod kapotou, okruhoch, ktoré majú byť zakryté v kryte kabíny a v systémoch ABS.
4.Lite znalosti --- Flexibilné štruktúry obvodov
Existuje niekoľko základných konštrukcií ohybných dosiek s plošnými spojmi, ale existujú významné rozdiely medzi rôznymi typmi podmienok pri ich výrobe. Nasleduje hodnotenie najbežnejších typov konštrukcií flexibilných dosiek plošných spojov.
Jednostranné flexibilné obvody
Jednostranné flexibilné obvody obsahujú jednovrstvovú vrstvu pripravenú z kovového alebo vodivého (naplneného kovu) polyméru na flexibilnom dielektrickom filme. Funkcie spúšťania komponentov sú dostupné iba z jednej strany. V základnej fólii sa môžu vytvoriť otvory (vŕtané alebo laserové), aby umožnili priechodnosť komponentov počas prepojenia, obvykle spájkovaním. Jednostranné okružné obvody môžu byť vyrobené s takými ochrannými povlakom alebo bez nich, ako sú krycie vrstvy alebo krycie vrstvy, napriek tomu je najbežnejšou praxou použitie ochranného povlaku nad obvodmi.
Aplikácia povrchových zariadení na rozstrekovaných vodivých fóliách umožnila výrobu zjavných LED fólií, ktoré sa používajú v LED skle, ale navyše v pružných automobilových kompozitoch osvetlenia.
Obojstranné flexibilné obvody
Obojstranné obvodové dosky s obvodmi sú obvody flex, ktoré majú dve vodivé vrstvy. Cirkulárne obvody flexi môžu byť vyrobené s alebo bez priehlbinami, aj keď rozmer potiahnutých priechodov je oveľa všeobecnejší. Keď je konštrukcia bez dierovania cez otvory a združovacie prvky majú jednoduchý prístup z jednej strany, okruh je definovaný ako "typ 5" podľa vojenského stavu.
Nie je to všeobecná prax, ale je to alternatíva, na oboch stranách okruhu sú zakončené elektronické prístroje, takže je možné zariadenie umiestniť na každej strane. V závislosti od požiadaviek na dizajn môžu obojstranné obvody flex byť vyrobené s ochrannými krycími vrstvami na jednej, oboch alebo na niektorej strane dokončeného obvodu, ale sú hlavne často vytvorené s ochrannou vrstvou na oboch stranách. Jednou z hlavných výhod tohto typu substrátu je to, že umožňuje ľahké pripájanie priesečníkov. Mnohé jednostranné obvody sú postavené na obojstrannom podklade ihneď, pretože majú jedno z dvoch priesečníkov.
Vytvárané pružné obvody
Skulptované obvody flex sú novým oddelením typických štruktúr flexibilných obvodov. Vyvinutý postup zahŕňa konkrétnu flexibilnú viacčlánkovú leptanú metódu, ktorá prináša flexibilný obvod, majú ukončené medené vodiče, pričom hrúbka vodiča sa líši na niekoľkých miestach pozdĺž ich dĺžky. (tj vodiče sú tenké v ohybných oblastiach a hrubé v bodoch prepojenia).
Viacvrstvové flexibilné obvody
Flexové obvody majú tri alebo ďalšie vrstvy vodičov známe ako viacvrstvové obvody flex. Normálne sú vrstvy navzájom prepojené prostredníctvom priechodných otvorov, aj keď to nie je podmienka definície, pretože je pravdepodobné, že sa otvoria otvory pre prístup k nižším funkciám na úrovni obvodu. Vrstvy viacvrstvového obvodu flexu môžu alebo nemusia byť nepretržite laminované navzájom v celom objekte s viditeľným vyňatím plôch zasahujúcich do priehlbní. Praktická nepravidelná laminácia je známa prípadom, kde je povinná maximálna flexibilita. To sa dosiahne tým, že ponecháte neobmedzené priestory, kde sa má ohýbať alebo ohýbať.
Obvody s pevným ohýbaním
Rigid-flex obvody sú hybridný obvod výroby flex, pozostávajúci z tuhých a ohybných substrátov, ktoré sú navzájom laminované do jednej štruktúry. Okruhy s pevným flexom nesmú byť zamieňané s tuhými pružnými konštrukciami, sú to len ohybové okruhy, ku ktorým je pripevnený výstuh, ktorý udržuje hmotnosť elektronického prístroja lokálne. Zpevnený alebo stužený flex okruh môže obsahovať jednu alebo viac vodivých vrstiev. Takže zatiaľ čo obidva termíny môžu znieť porovnateľné, znamenajú výrobky, ktoré sú primerane odlišné. Vrstvy tuhého ohybu sú tiež zvyčajne elektricky prepojené prostredníctvom priechodných otvorov. V priebehu rokov, okruhy rigid-flex obsahujú skvelú popularitu medzi návrhármi vojenských výrobkov; aj keď technológia našla lepšie využitie v komerčných produktoch.
Aj napriek tomu, že bol produktom špeciálnych produktov veľmi opatrný pre náročné úlohy, mimoriadna snaha o využitie technológie bola pripravená počítačom spoločnosti Compaq pri výstavbe dosiek na prenosný počítač v roku 1990. Kým veľký PCB rigid-flex PCBA nepoužíva sa vďaka použitiu, následné návrhy spoločnosti Compaq používajú okruhy rigid-flex pre káblový výložný kábel a počas testovania prechádzajú 10s 1000s ohybov. Do roku 2013 je už známe používanie okruhov s pevným flexi v zákazníckych prenosných počítačoch. Rigid-flex dosky sú všeobecne viacvrstvové štruktúry; ale občas sa používajú dve konštrukcie kovových vrstiev.
