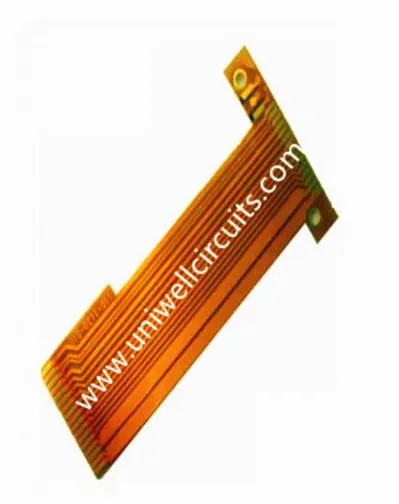

Flex Power Bank PCB
1.Popis výrobku
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimálna šírka čiary: 0,06 mm / 0,09 mm.
Aplikácia: Power Bank
2. Informácie o spoločnosti
Uniwell okruhy, Ltd, bola založená v Shenzhene, Čína v apríli 2007. Uniwell okruhy je high-tech podnik sa špecializuje na dizajn, vývoj, výrobu a predaj vysoko presné obojstranné a viacvrstvové PCBs (tlačené obvody) zameranie na rýchly obrat, prototyp, stredné a veľké objemy.
Ako Čína založená PCB House, ponúkame kompletný sortiment PCB výrobné a montážne služby za oveľa nižšiu cenu ako dodávatelia z iných krajín. Môžeme vás pokryť z rýchleho otáčania PCB prototyp, vlastné PCB výroba na elektronickú montáž, všetky so 100% zárukou kvality. Tešíme sa na založenie dlhodobého partnerstva v Číne.
3.Finančná výroba
Prototypová schopnosť
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
Masová výrobná kapacita
materiál | FR4 (normálny alebo vysoký TG alebo bez halogénov) |
CEM-3 Al založené | |
Max. Veľkosť dokončovacej dosky | 540 x 620 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,2mm |
Pomer strán | 12:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Počet vrstiev | 12 |
Max. hrúbka medi | 3 OZ vnútorná vrstva / 4OZ vonkajšia vrstva |
Cieľová tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 4 / 4mil |
BGA pitch | 10mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná strieborná / cínová OSP, odlupovacia maska, karbonová pasta |
4. Lead čas a logistika
čas prípravy:
Uniwell má schopnosť ponúknuť rýchle odbočenie, jedno a dvojvrstvové v 24 hodinách, 4-6 vrstiev za 48 hodín.
vrstvy | Quick-turn | Vzorka objednávky | Hromadné poradie |
jednoposteľová | 24 hodín | 3 pracovné dni | 7 pracovných dní |
dvojitý | 24 hodín | 4 pracovné dni | 7 pracovných dní |
4-6layer | 48 hodín | 5-6 pracovných dní | 10 pracovných dní |
8-12layer | 120 hodín | 7-9 pracovných dní | 15 pracovných dní |
FR-4 založené, Vylúčiť materiál dodať čas | |||
logistika
Môžeme ponúknuť FOB Shenzhen, FOB HK alebo CIF v mieste zákazníka
