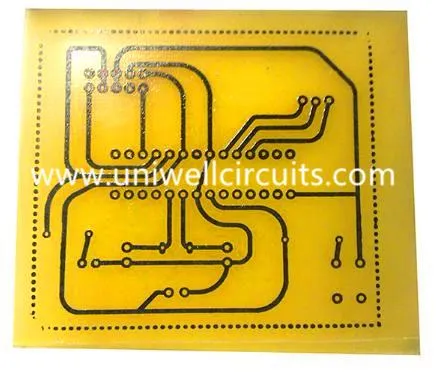

Doska plošných spojov Flex Power Bank
1.Popis výrobku
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimálna šírka čiary: 0,06 mm / 0,09 mm.
Aplikácia: Power Bank
2. Informácie o spoločnosti
Uniwell okruhy, Ltd, bola založená v Shenzhene, Čína v apríli 2007. Uniwell okruhy je high-tech podnik sa zameriava na dizajn, vývoj, výrobu a predaj vysoko presné obojstranné a viacvrstvové PCB (tlačový obvod) špeciálne v rýchlom obrate, prototyp, stredné a veľké objemy.
Ako Čína PCB House, ponúkame rôzne prispôsobiť PCB a montážne služby za oveľa nižšiu cenu so spoľahlivou kvalitou ako dodávatelia z iných krajín. Môžeme vás pokryť z rýchleho otáčania PCB prototyp, vlastné PCB výroba na elektronickú montáž, všetky so 100% zárukou kvality. Tešíme sa na založenie dlhodobého partnerstva v Číne.
3.Factory výrobné technológie
Prototypová technológia
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
Technológia sériovej výroby
materiál | FR4 (normálny alebo vysoký TG alebo bez halogénov) |
CEM-3 Al založené | |
Max. Veľkosť dokončovacej dosky | 540 x 620 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,2mm |
Pomer strán | 12:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm & +/- 0,05 mm & +/- 0,05 mm |
Max. Počet vrstiev | 12 |
Max. hrúbka medi | 3 OZ vnútorná vrstva / 4OZ vonkajšia vrstva |
Cieľová tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 4 / 4mil |
BGA pitch | 10mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná strieborná / cínová OSP, odlupovacia maska, karbonová pasta |
4.Zabezpečenie kvality
Kvalita je krvou spoločnosti vyrábajúcej elektroniku, takže kontrola kvality bola pokrytá počas všetkých fáz výroby elektroniky. Ako poskytovateľ riešení EMS, ktorý slúži priemyselným odvetviam leteckej a lekárskej starostlivosti, nemôže byť kontrola kvality nikdy zanedbávaná. Pri kontrole kvality počas procesu musí dokončenie každej fázy prejsť prísnymi inšpekciami a akonáhle budú zistené nedostatky, ihneď sa vykoná prepracovanie alebo úprava. Pri kontrole kvality po procese závisí od pokročilého kontrolného zariadenia, ako je napríklad röntgenová kontrola, aby sa pred balením a dodávkou mohli skryť skryté chyby. Sme plne certifikované ISO9001: 2008, UL a RoHS.
