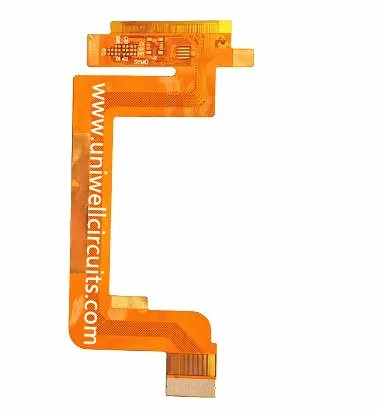

Flexibilná doska pre dotykový displej
1.Popis výrobku
špecifikácie:
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimálna šírka čiary: 0,06 mm / 0,09 mm.
Aplikácia: dotyková obrazovka
Uniwell okruhy FPC sa zameriava na prototypy, objednávky malého objemu a stredného objemu, flex a rigidný obchod rýchlo rastú od svojho založenia. Poskytujeme svojim zákazníkom silné technické možnosti výskumu a vývoja, rôzne typy výrobkov, stabilné a rýchle dodávky. Uniwell Circuits je jednou z najkonkurencieschopnejších firiem na domácich vysoko kvalitných flexibilných a pevných doskových poliach
2. História vývoja
3.Application
Naše FPC sú vďaka vynikajúcej kvalite a vysokej spoľahlivosti po celom svete v oblasti medicíny, leteckej techniky a náročných priemyselných výrobkov.
4.Reliability
Pre mnohé z našich výrobkov - najmä implantovateľných zariadení - porucha počas prevádzky nie je možnosťou. Okrem toho PCB so skrytými chybami spôsobia vysoké náklady v nasledujúcom procesnom reťazci. Uniwell prikladá veľkú dôležitosť spoločnosti QA, aby sa zabezpečilo, že budú dodávané iba PCB, ktoré spĺňajú vaše požiadavky na kvalitu. PCB sa budú kontrolovať podľa IPC 600 triedy 2 alebo podľa špecifikácií zákazníka. Systém riadenia kvality je certifikovaný podľa ISO 9001 a je plne integrovaný do systému ERP.
Výrobné dokumenty a špecifikácia výrobku
Kontrola zmien sa realizuje vydaním jedinečného identifikačného čísla pre každú revíziu daného PCB a na toto číslo sa vzťahujú všetky špecifikácie produktu, výkresy a výrobné dokumenty.
Okrem toho sa PCB s náročnými požiadavkami označujú ako "Golden Board" a počas výroby prototypu sa všetky výrobné parametre každého výrobného kroku dôkladne zaznamenávajú. Tým sa zabezpečí, že budúce výrobné dávky budú vyrobené presne rovnakým spôsobom (Golden Board). Zmeny sa realizujú len v spolupráci so zákazníkom.
Automatická optická kontrola (AOI)
Všetky vrstvy podliehajú 100% automatickej optickej kontrole. Táto skúška zabezpečuje, že stopy budú mať požadované rozmery (napr. Lokálne stopy skladieb) a budú zodpovedať požadovanému vzoru. Kovový vzor sa porovnáva s originálnymi údajmi Gerbera a vzor sa nenaučí z počiatočnej dosky.
E-testovanie
Všetky PCB podliehajú elektrickému testu na konci výrobného procesu. Okrem obvyklých otvorených a krátkych skúšok je možné ponúknuť aj vysokú impedanciu, zvodový prúd, kapacitné a indukčné zaťaženie, ako aj vysokonapäťové testy.
Zvyčajne sa používajú testery sond. Naše e-testovacie zariadenia majú automatickú optickú registráciu a ihly s jemným dotykom, ktoré na kontaktných podložkách nezanechávajú žiadne stopy, čo je obzvlášť dôležité pre väzné podložky.
Vitajte na návšteve Uniwell! Tešíme sa na váš príchod!
