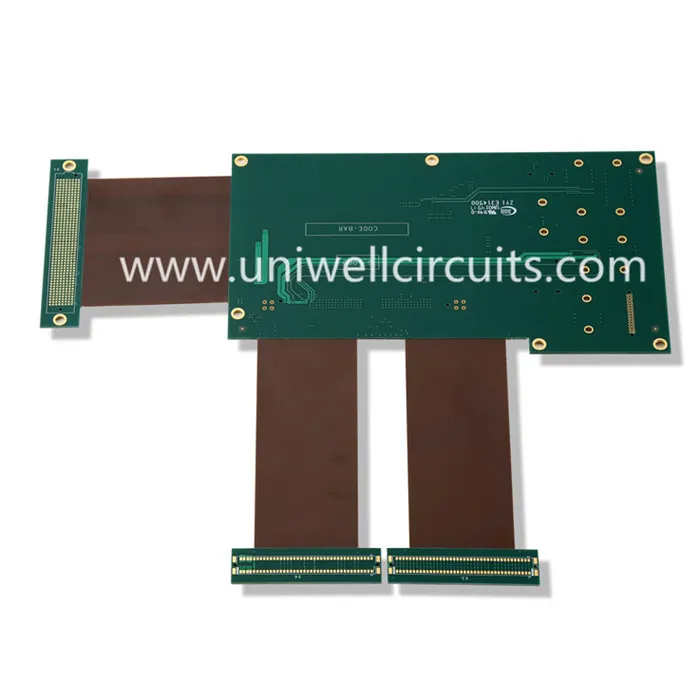

Lekársky prístroj Flex rigid circuit board
1.Popis výrobku
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: ponorné zlato (1 ~ 2 U ").
Minimálna šírka čiary: 0,06 mm / 0,09 mm.
Použitie: Lekárske ošetrenie
Dodávatelia s plošnými spojmi, ako je Uniwell Circuits, poskytujú návod na usporiadanie a ohyby, aby vaše zariadenie bolo v bezpečí. Chceli sme vám predstaviť rýchly prehľad, ktorý vám pomôže pochopiť hrúbku a ďalšie požiadavky, ktoré budete potrebovať pre svoj dizajn.
2. špecifikácie o flexibilných obvodoch
Vrstvy: 20 (vrátane 12 vrstiev)
Riadok šírky / medzera (mil) vo vnútornom vrstve: 3/3, 3,5 / 3,5
Pomer strán: 20: 1 (PTH); 1: 1 (blind blind)
Min. priemer vrtu (mil): 6 (mechanický); 4 (laser)
Vzdialenosť od vŕtania k vodiču (mil): 6
Tolerancia regulácie impedancie (+/-): 10%
3.Kvalitný systém
● Certifikovaný systém kvality ISO 9001: 2008
● UL E314500
● Ts16949: 2009
4.Material
Vaša špecifická doska s plošnými spojmi je konštrukcia a výroba. Aby ste však začali premýšľať o tom, čo chcete zvážiť, chceli sme s vami podeliť o malý výber materiálov, ktoré sa dajú použiť pre váš projekt. Táto flexibilita a schopnosť nás robí jedným z popredných dodávateľov PCB s pevnými flexi, ktoré má Čína k dispozícii.
Správne materiály sú rozhodujúce, pokiaľ ide o dosku s plošnými spojmi tuhého typu alebo s akoukoľvek doskou s plošnými spojmi. PCB s neštandardnými materiálmi môžu dôjsť k zlyhaniu v kritických časoch, zlomiť, vznietiť, spôsobiť nebezpečné iskry alebo inak ohroziť vašu prevádzku. Uniwell používa iba tie najlepšie materiály pre každú dosku s pevným flexi, aby ste získali najlepšie výsledky v oblasti prenosu signálu, tepelnej vodivosti a bezpečnosti.
Hlavné materiály
● Štandardné materiály FR-4
● Kompatibilné materiály FR-4 bez použitia olova
● Vysokorýchlostné digitálne materiály
● Materiál kompatibilný s RF a mikrovlnnou rúrou
● Kovové jadro (tj hliník) s vysokou tepelnou vodivosťou
● Polyimid
● Kryty, krycie a pružné masky na pájenie
● DuPont, Panasonic a ShengYi zvyk, značkový materiál
5.Produkt aplikácie
Produkty Uniwell Circles sú široko používané v oblasti komunikácie, siete, digitálnych produktov, priemyselnej kontroly, lekárskej starostlivosti, letectva a astronautiky, obrany a vojenských polí a tak ďalej.
