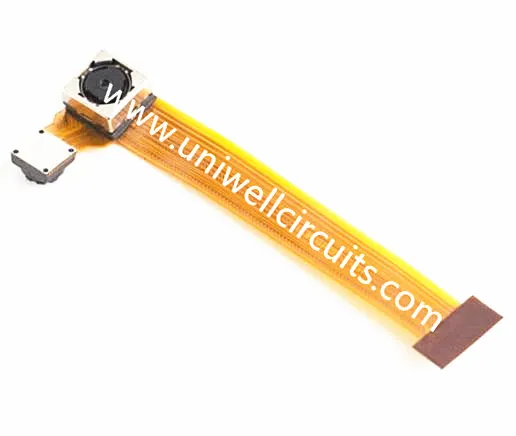

Ovládanie snímačov Jednostranné flexibilné plošné spoje
1.Popis výrobku
špecifikácia
Názov: Ovládanie snímača jednostranné flexibilné plošné spoje
vrstvy: 1
Hrúbka: 0,12 mm
Materiál: obojstranný elektrolytický materiál bez lepidla.
Hrúbka medi: 1/2 OZ
Povrchová úprava: 1 mikrovýčik ponorený.
Minimálna šírka čiary: 0,15 mm / 0,075 mm.
Hrúbka zosilnenia FR4: 0,3 mm.
Použitie: Ovládanie snímača
Nechajte kúpnu silu Uniwell Circuits pracovať pre vás, aby ste získali najlacnejšie PCB!
Pokiaľ ide o nájdenie najlepších cien na trhu, nechajte Uniwell nájsť nízkorozpočtový výrobca PCB, ktorý je pre vás to pravé. Lacná výroba PCB nie je našim cieľom; lacné vysoko kvalitné sú!
Povedzte našim odborníkom, čo potrebujete, a my vám poskytneme správne riešenie pre výrobu a montáž PCB. Sme pripravení a dychtiví, aby sme vaše koncepcie zrealizovali.
2.FPCB žiadosti
FPCB sú široko používané v širokom rozsahu v oblasti komunikácie, siete, digitálnych produktov, priemyselnej kontroly, lekárskej starostlivosti, letectva a astronautiky, obrany a vojenských polí atď.
3.Naše schopnosti
Môžeme zmeniť vašu flexibilnú výrobnú objednávku PCB tak rýchlo ako 24 hodín.
Vrstvy: 20 (vrátane 12 vrstiev)
Riadok šírky / medzera (mil) vo vnútornom vrstve: 3/3, 3,5 / 3,5
Pomer strán: 20: 1 (PTH); 1: 1 (blind blind)
Min. priemer vrtu (mil): 6 (mechanický); 4 (laser)
Vzdialenosť od vŕtania k vodiču (mil): 6
Tolerancia regulácie impedancie (+/-): 10%
4.Lite znalosti --- Ako čistiť PCB
Dosky s plošnými spojmi, najmä tie, ktoré sa používajú v PDA (osobných digitálnych asistentoch), ako sú mobilné telefóny, sa veľmi zneužívajú. Okrem zberu prachu a nečistôt, ktoré prenikajú v prípadoch mobilných telefónov, čítačiek elektronických kníh a podobných ručných prístrojov, je známe, že PCB sú vystavené ponoreniu a postriekaniu kvapalín pri každodennom používaní. V dôsledku toho sa objavil odvetvie služieb, ktoré poskytuje služby na čistenie a opravu PCB vystavených kontaminantom, ale nie fyzické poškodenie PDA a väčších zariadení.
Čistenie dosky s plošnými spojmi (PCB) na servis vysoko použiteľného produktu je taký delikátny proces, ako je výroba dosky. Pri nesprávnom spôsobe čistenia môže dôjsť k poškodeniu spojov, uvoľneniu komponentov a poškodeniu materiálov. Aby ste sa vyhli týmto nástrahám, musíte pri výbere správneho spôsobu čistenia postupovať rovnako ako pri navrhovaní, špecifikovaní a výrobe dosky.
Aké sú tieto úskalia a ako sa im môžete vyhnúť?
Nižšie ukážeme osvedčené možnosti čistenia PCB a niektoré prístupy, ktoré by ste chceli byť unavení.
Rôzne druhy kontaminantov
Existuje množstvo kontaminantov, ktoré sa môžu zhromažďovať na PCB. Útok útočiaceho problému so správnou zodpovedajúcou metódou bude efektívnejší a účinnejší a spôsobí menšie bolesti hlavy. Drsné kontaminanty (prach, špina)
Jedným z najčastejších udalostí je nahromadenie nečistôt alebo prachu v PCB alebo okolo neho. Jemným použitím malej jemnej kefy, ako je štetec na vlasy, môžete odstrániť nečistoty a prach bez toho, aby ste ich ovplyvnili. Existujú obmedzenia týkajúce sa toho, kde môže dokonca dosiahnuť aj najmenší štetec, napríklad pod komponentom.
Stlačený vzduch môže dosiahnuť mnoho oblastí, ale môže poškodiť životne dôležité prípojky, preto by sa mal používať s mimoriadnou opatrnosťou.
Špeciálne navrhnuté vysávače pre elektronické komponenty sú tiež možnosťou, ale nemôžu sa dostať všade.
Mokré kontaminanty (špina, voskový olej, tavivo, sóda)
Vysokoteplotné operácie môžu spôsobiť, že niektoré komponenty, ktoré sú pokryté voskom, sa stanú magnetmi pre prach a nečistoty, čo spôsobí lepkavé znečistenie, ktoré nemožno odstrániť štetcom alebo vákuom. Alebo výrobok dostane kúpeľ s lepkavou sódu, čo robí dosku gooey neporiadok. V každom prípade by sa tieto látky mali riešiť predtým, než sa začnú stavať a ovplyvniť ich výkonnosť.
Väčšinu špiny je možné odstrániť čistiacim prostriedkom, ako je izopropylalkohol (IPA) a špička typu Q, malá kefa alebo čistá bavlna. Čistenie PCB s rozpúšťadlom ako IPA by sa malo vykonávať iba v dobre vetranom prostredí, ideálne pod odsávačom pár.
Demineralizovaná voda môže byť použitá ako alternatíva. Nezabudnite odstrániť prebytočnú vlhkosť a dosku správne vysušte (niekoľko hodín v nízkoteplotnej peci môže účinne odstrániť zvyškovú vlhkosť.)
Existuje množstvo komerčne dostupných čistiacich prostriedkov na báze PCB okrem IPA, od acetónu po chemikálie určené na čistenie elektroniky. Rôzne čistiace prostriedky sa môžu zaoberať špecifickými typmi znečisťujúcich látok, ako je tok spájkovania alebo vosk. Majte na pamäti, že tvrdé čistiace prostriedky môžu odstrániť označenie komponentov alebo spôsobiť poškodenie plastov alebo elektrolytických kondenzátorových plášťov alebo iných exotických komponentov, ako sú snímače vlhkosti, preto sa uistite, že nepoužívate príliš silné čistiace prostriedky. Ak môžete, vyskúšajte čistič na starom zariadení alebo konektore, nemusíte si byť istí, že nečiníte viac škody ako dobrého.
Ultrazvukové čistenie PCB
Ultrazvukové čistiace stroje používajú vysoké frekvencie na vyvolanie kavitácie; násilné implozovanie miliárd minútových bublín v čistiacom roztoku obsiahnutom v ultrazvukovej čistiacej nádrži. Tieto bubliny sú tvorené snímačmi pripojenými k dnu nádrže a vyvíjajúcimi sa ultrazvukovými frekvenciami generátormi. Implózia týchto bublín odstráni nečistoty na povrchu čistených častí.
Ultrazvukové zvuky môžu byť definované ako zvukové vlny, ktoré majú frekvencie nad hornou hranicou normálneho rozsahu ľudského sluchu, čo je približne 20 kHz (20 kHz alebo 20 000 cyklov za sekundu). Aj keď to je pravda, ultrazvukové čistiace prostriedky počas prevádzky môžu byť počuť v dôsledku pôsobenia vytvoreného tým, čo nazývame ultrazvukovou kavitáciou.
Táto technika stratila určitú priazeň ako metódu čistenia, pretože môže spôsobiť poškodenie komponentov alebo uvoľnenie spojov spolu s nečistotami a špinou. V skutočnosti NASA vydala smernicu, že už nepoužíva ultrazvukové čistenie (strana 31, časť 7.1.4), pretože môže neúmyselne spôsobiť oddelenie koncových uzáverov komponentov a skutočne spôsobiť poškodenie väzobných drôtov a väzných vankúšikov, ultrazvukové vedenie ultrazvukovej energie cez integrovaný obvodový rám.
Za týmto účelom je stále miesto pre aplikácie na čistenie ultrazvukom. Ultrazvukový proces čistenia sa môže dostať na najťažšie a ťažko dostupné miesta pod komponentmi s vysokou hustotou na väčšine častí dosky plošných spojov. Toto nie je prípad SMD zariadení, ktoré majú malé medzery, ktoré sú menšie ako koeficient povrchového napätia čistiacej kvapaliny. Proces je však rýchly a existuje množstvo vysokokapacitných strojov na riešenie veľkých objemov čistenia.
záver
Existujú spoločnosti, ktoré sa špecializujú na čistenie PCB. Všimnite si, že my (Uniwell Circuits) neposkytujeme služby čistenia PCB! Sme špičkovým poskytovateľom výroby a montáže PCB.
V závislosti od vašich potrieb - ako je veľké množstvo dosiek, čo je potrebné vyčistiť a ako jemná je doska - vás môže posielať pri hľadaní vonkajšieho zdroja pre vaše potreby na čistenie.
Ak máte neustále problémy s doskami, ktoré je potrebné vyčistiť, môže byť v projekte alebo výrobnom procese, ktoré je potrebné preskúmať, dôležitejšie. Naši konzultanti Vám dokážu pomôcť pri určení problému a navrhnúť dlhodobé riešenie na lepšie zabezpečenie čistoty PCB a prevádzkových tolerancií.
Čistenie PCB nemusí byť skľučujúcou úlohou. Uvedenie vyššie uvedených tipov a rád do úvahy vám pomôže zabezpečiť správne vykonanie čistenia.
