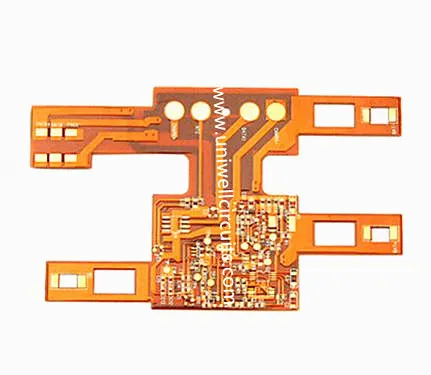

Jednostranná obvodová doska flex
1.Popis výrobku
špecifikácia
Názov: Jednostranná obvodová doska
Základné parametre: štruktúra materiálu: obojstranné lepidlo + nízky stratový žltý krycí film + (line copper + lepidlo + vysokofrekvenčný dielektrický polyimidový základný materiál + lepidlo + linka medi) + nízky stratový žltý krycí film.
Odolnosť: voľné ohýbanie a skrútenie.
Vrstva: 1
Muž: +/- 0,03 mm
Hrúbka: 0,15 mm
Vystuženie: pozitívna a záporná oceľová výstuž 0,15 mm.
Výrobný proces: spájkovanie, pokovovanie, krycia vrstva, filmom pokrytý typ, odolnosť proti zváraniu.
Povrchová úprava: ponorné zlato (1 ~ 2 mikroinch.)
Minimálna šírka čiary: 0,06 mm / 0,09 mm
V spoločnosti Uniwell sme hrdí na to, že sme na trhu ponúkli niektoré z najlepších dosiek s pevnými a flexibilnými plošnými spojmi. Chceme vám ukázať presne to, čo môžeme urobiť pre váš vývoj, od inžinierstva a prototypov až po veľkoobjemové objednávky.
Ušetrite čas a chráňte svoj rozpočet, keď kontaktujete Uniwell dnes, aby ste prediskutovali váš nadchádzajúci projekt.
2.Náš dodávateľ
Správne materiály sú rozhodujúce, pokiaľ ide o dosku s plošnými spojmi tuhého typu alebo s akoukoľvek doskou s plošnými spojmi. PCB s neštandardnými materiálmi môžu dôjsť k zlyhaniu v kritických časoch, zlomiť, vznietiť, spôsobiť nebezpečné iskry alebo inak ohroziť vašu prevádzku. Uniwell používa iba tie najlepšie materiály pre každú dosku s pevným flexi, aby ste získali najlepšie výsledky v oblasti prenosu signálu, tepelnej vodivosti a bezpečnosti.
3. Naša služba
Môžete získať nižšie služby z obvodov Uniwell :
PCB, PCBA, jednostranné PCB, dvojitá PCB, viacvrstvové PCB, hliníkové PCB, PCB s rozprašovačom, Ponorované PCB Gold, HDI Mobilephone PCB, pozlátené PCB, (doska s plošnými spojmi) PCBA, SMT PCBA, DIP PCBA, PCB & PCBA kopírovanie, montáž PCB, OSP, HASL a tak ďalej
PCBA (doska s plošnými spojmi s montážou)
a) Keď sme výrobcom PCB, máme vždy veľmi úzke vzťahy s dizajnom
b) V dôsledku toho sme vo veľmi dobrej pozícii pri dodávaní nielen PCB, ale aj montáž celého produktu pre vás
c) Namiesto získavania samostatného výrobcu pre PCB a montáže je lepšie vybrať výrobcu, ktorý dokáže obe veci.
d) Vždy robíme našu najlepšiu cenu, najlepšie quanlity a najlepšie služby v PCB a PCBA pre vás s dobre a vysokej kontroly kvality
Poskytujeme jednorázové služby od PCB po PCBA, Quick-turn prototypy až po masovú výrobu
Pre pcb, môžeme urobiť 2-30ayers za veľmi konkurencieschopnú cenu, malé objednávky prijateľné
Želanie dobrej kvality, včasné doručenie a perfektné služby by mali byť dôvodom, prečo si vyberiete nás ako pcb & pcba dodávateľa v Číne.
4.FAQ
Otázka: Musím použiť materiál FR4 s najvyššou Td (Td = teplota rozkladu) pre bezolovnaté spájkovanie?
Výhodnejšia je väčšia hodnota Td, najmä ak je doska technicky zložitá a vystavená viacerým spájkovacím spájkam, čo však môže viesť k vyšším nákladom. Znalosť procesu montáže môže pomôcť urobiť správne rozhodnutia.
Otázka: Aký je rozdiel medzi "Dicy" a "nonDicy" ako tvrdiaci systém v epoxidoch FR4?
Dicy (Dicyandiamine) je zďaleka najbežnejším systémom tvrdnutia pre túto epoxidovú živicu; normálne dáva hodnotu Td približne 300-310 ° C, zatiaľ čo "non-dicy", tj fenolicky vytvrdená epoxidová má hodnotu Td približne 330-350 ° C a preto môže lepšie odolávať vyššej teplote.
Otázka: Čo znamená "CAF"?
CAF (vodivé anódové vlákno) znamená, že medzi meďou anódou a katódou dôjde k elektrochemickej reakcii, čo môže mať za následok vnútorný skrat v materiáli.
Otázka: Ktorý povrch PCB je vhodný pre bezolovnaté spájkovanie?
Neexistuje žiaden "najlepší povrch"; všetky povrchy majú svoje výhody a nevýhody. Ktorý z nich by ste si mali vybrať, závisí od mnohých faktorov. Obráťte sa na našich technikov alebo si prečítajte informácie o povrchových úpravách v tejto časti webovej stránky.
Otázka: Aké sú pravidlá týkajúce sa spomaľovačov horenia, bol tu národný zákaz proti TBBP-A, ktorý dominuje v elektronike?
Nie, vyšetrovanie zistilo, že z praktických dôvodov nie je možné zakázať.
Otázka: Aký je rozdiel medzi pridaním retardéra horenia v reaktívnej alebo aditívnej forme?
Reaktívna látka spomaľujúca horenie je chemicky viazaná na epoxid a nebude sa rozpúšťať a migrovať z produktu ako súčasť odpadu.
