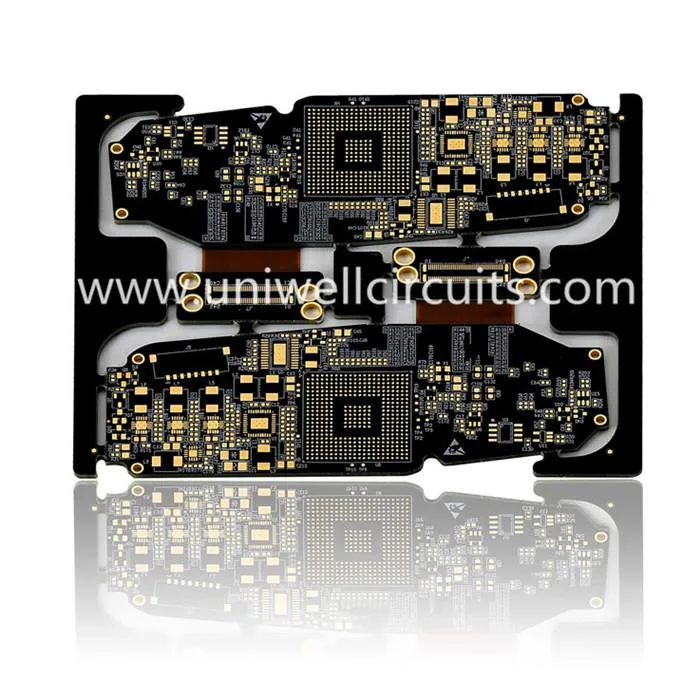

Chytrý telefón Pevná flexibilná doska
1.Popis výrobku
parameter:
10-vrstvová doska z tvrdeného flexu
Hrúbka dosky: 1,5 mm
Šírka / priestor: 3 / 4mil
Spájkovací mostík: 5 mil
Uniwell, zákazková výroba, vytvára flex okruhy podľa vašich presných špecifikácií s predvídateľným výkonom a vysokou spoľahlivosťou Obvodov Rigid-flex (Variácia obvodov flex) spája obvod flex s tuhým vodičom, ako je konektor alebo obvodová doska, a nachádza sa v aplikácií od spotrebnej elektroniky až po systémy navádzania lietadiel.
2. Výrobná linka
3.Výkonná kapacita PCB pre prototypy
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
4.FPC kapacita
Vrstvy: 20 (vrátane 12 vrstiev)
Riadok šírky / medzera (mil) vo vnútornom vrstve: 3/3, 3,5 / 3,5
Pomer strán: 20: 1 (PTH); 1: 1 (blind blind)
Priemer min. Drážkovania (mil): 6 (mechanický); 4 (laser)
Vzdialenosť od vŕtania k vodiču (mil): 6
Tolerancia regulácie impedancie (+/-): 10%
5.Možnosti týkajúce sa žiadosti môžu zahŕňať:
● tesne namontované obaly, kde sú potrebné elektrické spojenia v troch osiach (statická aplikácia).
● Elektrické pripojenia, pri ktorých je potrebné zostaviť zostavu počas používania (dynamická aplikácia).
● aplikácie citlivé na hmotnosť, ako sú ručné zariadenia, lietadlá alebo kozmické lode, kde nahradia ťažšie a väčšie drôtové zväzky.
● V aplikáciách s obmedzeným priestorom, ktoré zakazujú používanie hrubších dosiek plošných spojov alebo káblových zväzkov, majú viaceré výhody.
● Vysoko výkonné aplikácie, pri ktorých požiadavky na teplo alebo izoláciu vylučujú typické izolačné materiály.
Ako popredný výrobca obvodov Flex Uniwell dodáva a konvertuje tenké, flexibilné materiály a vlastné kompozity prostredníctvom globálneho dodávateľského reťazca. Zabezpečujeme jednoduché a viacvrstvové flexibilné obvody s jemným rozstupom, kde aplikácie vyžadujú prepojenie v kompaktnom balení. Naše flex okruhy sú menšie a ľahšie a môžu sa bez problémov integrovať do takmer každej formy, ktorú potrebujete.
