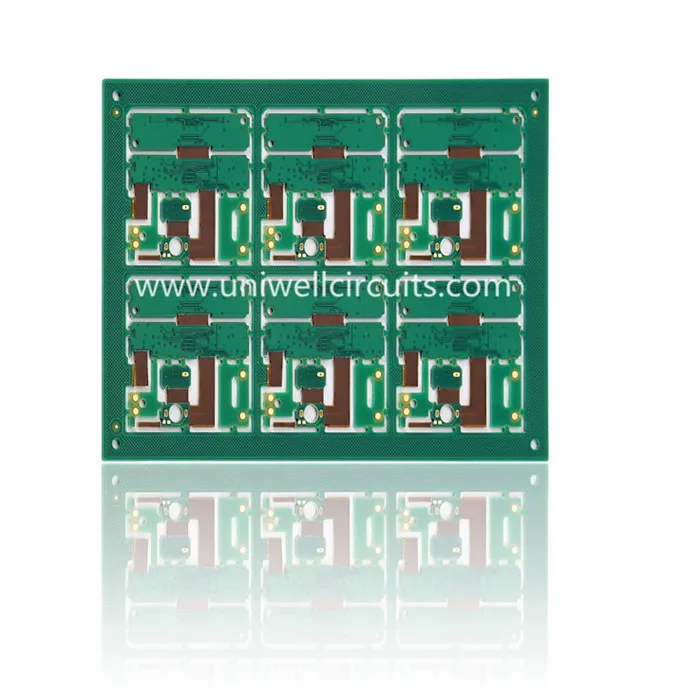

ENIG Rigid Flex PCB
1.Popis výrobku
špecifikácie:
4-vrstvová rebríková doska
Povrchová úprava: ENIG
Šírka / priestor: 8/4 mil
Slepý slot PTH, nesymetria pre horný a dolný obrys, dve povrchové úpravy, presné zarovnanie
Prispôsobte flexibilné obvody s bežnými a umeleckými funkciami. Uniwell poskytuje všetko, čo potrebujete, čo vám šetrí čas a peniaze pri navrhovaní a výrobe flexo-tuhých obvodov.
2.O Uniwell
Založená v roku 2007, Uniwell Circuits prispieva k ponuke kvalitného spracovania a výnimočného servisu. Naše rozsiahle skúsenosti s flexibilným tlačovým obvodom poskytujú nákladovo efektívne prepojovacie riešenia. Nachádza sa v Shenzhene, v blízkosti Hongkongu, naše zariadenie je vybavené na výrobu rôznych druhov obvodov flex, od spoločných jednostranných až po sofistikovanejšie flexibilné tuhé konštrukcie.
3.Spoločenské stratégie
Win-win partnerstvo
● Dodržiavať a podporovať stratégiu zákazníkov na získanie trhu
Služba s pridanou hodnotou
● Základňa služieb s pridanou hodnotou podľa požiadaviek zákazníka
Optimalizácia nákladov
● Nepretržitý efekt a efektívne riadenie na zníženie výrobných nákladov
V čase dodania
● Zlepšite postup kontroly dodania, aby ste zabezpečili doručenie včas
Záväzok kvality
● Zabezpečenie kvality a systém samohodnotenia na zabezpečenie kvalitnej propagácie
Loď na sklad
● Efektívna logistická kontrola a kvalitný produkt na zabezpečenie zásoby včas
4.Produkčná schopnosť
Uniwell chápe, že zákazníci často hľadajú jednotný servis, ktorý by zvládol ich dizajn, výrobu, ako aj montážne potreby. Práca s jednou spoločnosťou znižuje manipuláciu s produktom a vedie k tomu čas, ktorý súvisí s outsourcingom každej z týchto úloh. Či ide o skicu alebo diagram, pomôžeme vám navrhnúť nákladovo efektívne riešenie prepojenia. Uniwell je tiež nastavený na manipuláciu s komponentmi, vrátane konektorov a rôznych komponentov na povrchovú montáž.
materiál | FR4, CEM-3, kovové jadro, |
Bez halogénov, Rogers, PTFE | |
Max. Veľkosť dokončovacej dosky | 1500 x 610 mm |
Min. Tabuľka hrúbky | 0,20 mm |
Max. Tabuľka hrúbky | 8,0 mm |
Buried / Blind Via (bez kríža) | 0,1mm |
Pomer strán | 16:01 |
Min. Veľkosť vŕtania (mechanická) | 0,20 mm |
Tolerancia PTH / otvor pre lisovanie / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstiev | 40 |
Max. meď (vnútorná / vonkajšia) | 6OZ / 10 OZ |
Tolerancia vrtákov | +/- 2mil |
Registrácia vrstvy na vrstvu | +/- 3mil |
Min. šírka / priestor riadku | 2,5 / 2.5mil |
BGA pitch | 8mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné striebro / cínu, OSP |
