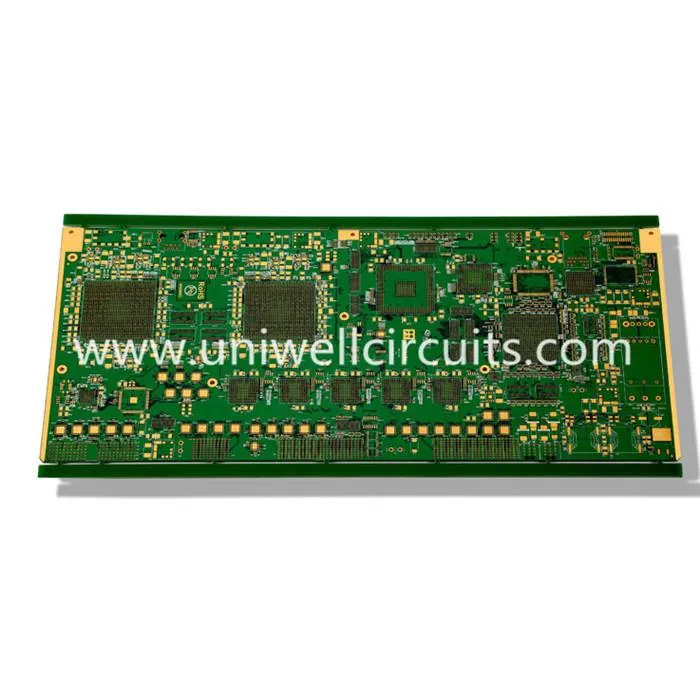

1.Popis výrobku
špecifikácie:
Vrstva: 6
Hrúbka dosky: 1,6 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4 TG170.
Minimálna šírka čiary: 8 / 5mil.
Špeciálna technológia: pochovaný cez
Zakryté väzby sú pokovované spojenia medzi vnútornými vrstvami viacvrstvovej dosky, ktoré sa nevyskytujú na žiadnej z vonkajších vrstiev. Zakryté priečniky sú vytvorené vŕtaním a pokovovaním jadra vnútornej vrstvy (párov) viacvrstvovej plošných spojov rovnakým spôsobom ako štandardná 2 vrstva alebo dokonca aj viacvrstvová priechodná dierka s plošnými spojmi. Nie je problém s hĺbkou pochovaný, pretože v čase pokovovania je otvor na obidvoch koncoch otvorený a chémia pokovovania môže voľne preniknúť. Ak je pochovaný cez dosku plošných spojov navrhnutá s priehlbinou prechádzajúcou medzi párne číslovanými dvojicami vnútorných vrstiev, konštrukcia je jednoduchá. Neodporúča sa navrhnúť pohrebné priechody medzi nepárnymi počtami vnútorných vrstiev.
Postupná tvorba viacvrstvových plošných spojov pomocou viacnásobných tlačiarenských, lepiacich a poťahovacích postupností umožňuje vytvárať komplexné štruktúry vzájomného prepojenia.
Ak sa dôkladne zoberie do úvahy praktické aspekty výroby, potom sa na rovnakej doske plošných spojov môžu skombinovať slepé zväzky, zakryté priechodky a priechodky.
Pohrebné pochvy sú menej nákladné na výrobu ako slepé priehlbiny, ale ako sprievodca je použitie ponorených priechodov nepravdepodobné, že by sa ušetrili náklady, ak sa celkový počet vrstiev nezníži najmenej o 4 vrstvy.
Uniwell produkuje širokú škálu pochovaných cez PCB. Požiadajte nás, aby sme citovali.
2. Informácie o spoločnosti
Uniwell okruhy, Ltd, bola založená v Shenzhene, Čína v apríli 2007. Uniwell okruhy je high-tech podnik sa špecializuje na dizajn, vývoj, výrobu a predaj vysoko presné obojstranné a viacvrstvové PCBs (tlačené obvody) zameranie na rýchly obrat, prototyp, stredné a veľké objemy. Uniwell Circuits splnila aj najvyššie medzinárodné výrobné štandardy tým, že bola schválená pre tieto certifikáty kvality: ISO9001, ISO14001, TS16949. Sme certifikovaní podľa UL pre jednostrannú, obojstrannú a viacvrstvovú výrobu PCB a dodržiavame všetky požiadavky na normy IPC a ROHS.
3.Kvalitný systém
Ponúkanie vysoko kvalitných produktov je naše snaha.
4.Klientov distribuuje
S 10 + years'development, naše výrobky sú vyvezené do pevninskej Číny, Taiwan, USA, Japonsko, Rusko, Nemecko, Švajčiarsko, Švédsko, Veľká Británia, Fínsko, Francúzsko, Holandsko, Taliansko, Poľsko, Dánsko, Austrália, Brazília, Singapur, Thajsko , a Malajzia.
5.FAQ
Otázka: Kedy môžem získať cenu?
Zvyčajne citujeme do 24 hodín po tom, ako dostaneme vašu žiadosť. Ak máte veľmi naliehavú cenu, zavolajte nám, alebo nám to povedzte vo svojom e-maile, aby sme považovali Vašu prioritu za vyšetrovanie.
Otázka: Ako môžem získať vzorku na kontrolu kvality produktov?
Po potvrdení ceny môžete požadovať odber vzoriek na kontrolu kvality našich výrobkov. Prijímame 1 až 10 kusov alebo viac vzorových objednávok.
Otázka: Ako dlho môžem očakávať odber vzorky?
Po zaplatení poplatku za vzorku a odoslaní potvrdených súborov budú vzorky pripravené na dodanie do 2-3 dní.
Vzorky vám budú poslané prostredníctvom expresu a prídete do 3-5 pracovných dní.
Môžete použiť svoj vlastný expresný účet alebo nás predplatiť, ak nemáte účet.
OTÁZKA: A čo je čas na prípravu sériovej výroby?
Úprimne povedané, závisí to od množstva objednávky a od sezóny, v ktorej zadáte objednávku.
Všeobecne povedané, hromadná produkcia vám bude zaslaná prostredníctvom expresu a prídete do 15-20 pracovných dní.
Otázka: Aký súbor by som mal ponúknuť?
Gerber súbory (protel, power pcb, PADs file) alebo schémy sú potrebné pre výrobu PCB.
Gerber súbor, Bom, označenie sú potrebné pre výrobu PCBA a nákup komponentov.
